Manyetik LED ray: yerleşimden eksiksiz siparişe

Tavan tamamlanmadan önce ray güzergâhını ve güç kaynağına erişimi çözün. Bir ev veya mağazada modüllerin yerini sonradan değiştirebilmek, bütün parçaların doğru seriyle eşleşmesine bağlıdır. Görünen genişliğin yanında yükü, kontakları, gerilimi, kontrolü ve sabitlemeyi inceleyin. Bu rehber, katalogdaki örnek ölçülerle belirli serinin gerçek koşullarını ayırarak eksiksiz sipariş hazırlamanıza yardımcı olur.

Ofis, mağaza veya sergi alanında yerleşim değişecekse manyetik rayın sağladığı esnekliği değerlendirebilirsiniz. Ticari uygulamalarda ışık dağılımını ve modül yerleşimini uyarlama olanağı önemli olabilir.

Montajı ve bakımı planlamak için sistemin çalışma biçimini ve bileşenlerini inceleyin. Her parça uyumluluk belgesiyle seçilmelidir.

Manyetik ray aydınlatma nasıl çalışır?

Elektriksel aralıkları ve bütün sistemin uyumunu kontrol edin. Kaynakta anlatılan güç kaynağında 110–220 V AC giriş ve 48 V DC çıkış bulunur. Manyetik ray aydınlatma sisteminde profil kontakları modülleri besler; mıknatıslar ve seriye özgü tutma elemanları modülleri yerinde tutar.

Uyumlu birleşimlerle L, U veya kare güzergâh oluşturulabilir. Üretici açıkça izin vermedikçe enerjili armatürü taşımayın veya çıkarmayın. Bazı LED ray spot örneklerinde olduğu gibi modülleri yalnızca aynı uyumlu seri içinde, belirtilen prosedürle yeniden konumlandırın.

Manyetik ray sisteminin ölçüleri

Yalnızca mevcut yüksekliği değil tam dış ölçüyü, sabitlemeleri ve izin verilen modülleri inceleyin. 15, 20 ve 35 mm genişlikler örnek aileleri tanımlar. 1, 2 ve 3 m, kaynak belgelerde görülen tedarik uzunluklarıdır.

Manyetik ray sistemi hangi parçalardan oluşur?

Siparişten önce her parçanın işlevini tanımlayın. Kumandalar, güç kaynağı, aksesuarlar, armatürler ve raylar uyumlu bir bütün oluşturmalıdır.

Manyetik ray

• M15, M20 ve M35 üç örnek genişliği ifade eder. Modülün uyumlu seriye ait olması gerekir. Aynı genişlik; oturmayı, elektriksel teması ve tutunmayı tek başına garanti etmez.

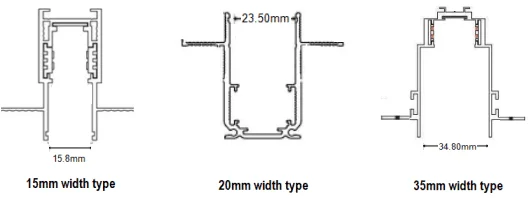

Nominal 15 mm tipiNominal 20 mm tipiNominal 35 mm tipi

• Serinin izin verdiği montaj seçenekleri arasında gömme, sarkıt veya sıva üstü bulunabilir. Gereken aksesuarları doğrulayın.

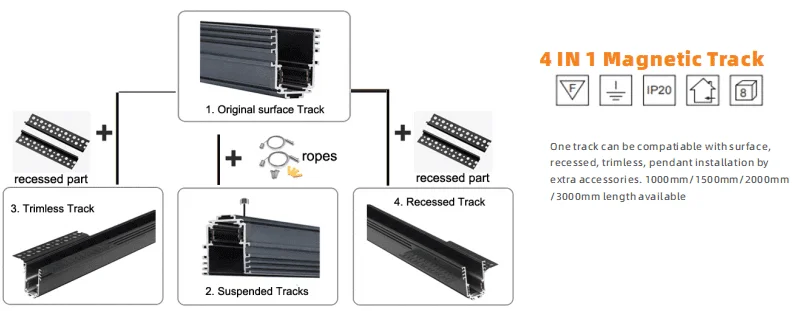

4’ü 1 arada1000 / 1500 / 2000 / 3000 mm1566324

Ayrıntıları görmek için görseli yatay kaydırın.

Manyetik ray armatür türleri

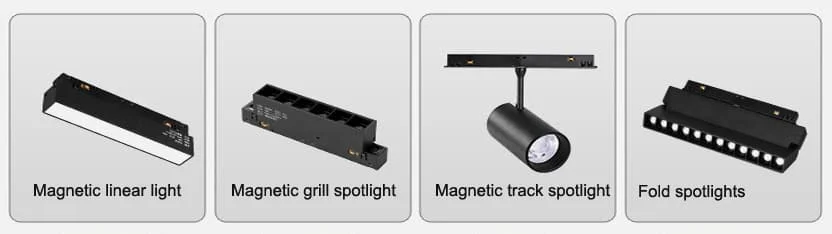

Tablo sarkıt, yönlendirilebilir, ızgaralı ve lineer modül örneklerini gösterir. Eklemeden veya taşımadan önce sistem uyumunu ve işlem prosedürünü kontrol edin.

Ürün türü	Boyutlar	Güç	Işık etkinliği (lm/W)	Işın açısı	Uygulamalar
Manyetik modüller: ızgaralı spotlar	100mm,200mm 300mm,400mm	6W 12W 18W 24W 30W	90lm/W	24°	Vurgu aydınlatması
Katlanabilir manyetik spotlar	110mm, 220mm	6W 12W	90lm/W	24°	Vurgu aydınlatması
Manyetik modüller: lineer armatürler	300mm, 600mm, 900mm	10W 20W 30W	100lm/W	120°	genel aydınlatma
Manyetik ray spot	D50mm, D60mm	10W 15W 20W	90lm/W	24°	Vurgu aydınlatması
Manyetik sarkıt armatür	D30mm*H300mm	5W	90lm/W	24°	Vurgu aydınlatması

Farklı biçimler için küresel veya silindirik modüllerin bulunabilirliğini ve uyumunu kontrol edin.

Aksesuarlar

Siparişi, montaj talimatları ve seri uyumu incelendikten sonra kesinleştirin. Aksesuar listesinde dönüş parçaları, ekler, besleme girişleri ve entegre ya da harici güç kaynakları bulunabilir.

Görsel açıklaması ve metni

• Yatay köşe
• Dikey köşe
• L bağlantı
• Entegre güç kaynağı
• Düz I bağlantı
• Harici sürücü

Manyetik ray sistemi nasıl seçilir?

Modelleri tanımlanabilen, yedekleri bulunabilen ve profil, armatür ile aksesuar uyumu belgelenen bir seri seçin. Aynı genişlik veya benzer görünüş, farklı markaların parçalarının birlikte kullanılabileceğini kanıtlamaz.

Seçimi beş kararda düzenleyin: güzergâh, profil, ışık modülleri, aksesuarlar ve güç beslemesi. Her adımı gereken ölçü ve işlevlerle karşılaştırın.

Adım 1: Rayın mekândaki güzergâhını belirleyin

Planı aydınlatılacak yüzeylere uyarlayın. Kaynakta kare, paralel çizgiler, I ve L biçimli örnekler geçer; çizimde U düzeni de gösterilir.

Dikdörtgen kapalı hatU biçimiL biçimiI biçimi

Kare bir güzergâh, ofis veya salondaki etkinlik alanını çevreleyebilir.

Bir mekânın birkaç kenarına ışık ulaştırmak için U düzeni değerlendirilebilir.

L güzergâhı koridor dönüşünü takip edebilir veya odanın bir bölümünü tanımlayabilir.

Düz bir hat boyunca aydınlatma için I düzeni planlanabilir.

Adım 2. Uygun manyetik ray profilini seçin

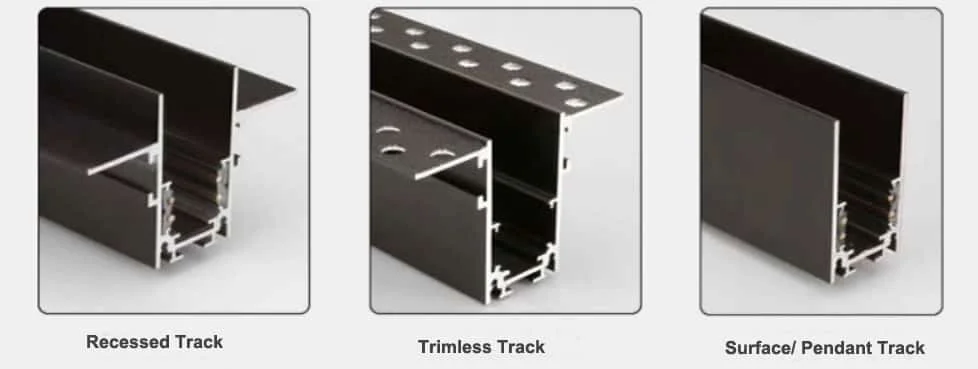

Listelenen dört montaj biçiminden önce, belgelenmiş serinin hangi biçimlere izin verdiğini doğrulayın.

1. Gömme ray: Tavan yapısıyla açıklık ve sabitleme noktaları birlikte planlanmalıdır.
2. Çerçevesiz ray: Üreticinin sistemiyle tavan kaplamasına entegre edilir. İş sırası ve taşıyıcı destek doğrulanmalıdır.
3. Sıva üstü veya sarkıt ray: Gömme boşluk yoksa uyumlu kit ve uygun bağlantılarla kullanılabilir.

Gömme derinliğini ve montaj boşluklarını kontrol edin. 5–7 cm yalnızca bazı kurulumlara ait örnektir. “Dördü bir arada” adı, belgelenmeyen montaj biçimlerine izin vermez.

Adım 3. Manyetik LED armatürleri seçin

manyetik lineer spotlar

Gösterilen modele ait teknik veriler

Model	HOYUWO-MLL-6WGS	HOYUWO-MLL-12WGS	HOYUWO-MLL-18WGS	HOYUWO-MLL-24WGS	HOYUWO-MLL-30WGS
Güç	6W	12W	18W	24W	30W
Boyutlar (mm)	112*22*45	220*22*45	328*22*45	435*22*45	543*22*45mm

Teslim edilecek üründe dimleme, SDCM<5, 90 lm/W, CRI80 ve 24° optik bilgilerini doğrulayın. 50.000 saat için ölçüt ve deney koşullarını isteyin. 110/220 V AC ifadeleri güç kaynağının girişini veya başka varyantı anlatabilir; 48 V modülün doğrudan şebekeye bağlanmasına izin vermez. Bu sürüm için hem güç kaynağında hem armatürde 48 V DC eşleşmesini kontrol edin. Tablodaki model ve ölçüler özgün ürün örnekleridir.

Ürün ailesini şu bağlantıdan inceleyin: Diğer ayrıntılar.

Adım 4. Aksesuarları seçin

Güzergâh belirlendiğinde serinin izin verdiği konnektörleri, birleşimleri ve besleme girişlerini listeleyin.

123

Adım 5. Güç kaynağını seçin

Aşağıda gösterilen iki besleme yapılandırmasını karşılaştırabilirsiniz:

• Entegre 48 V güç kaynağı: 100 ve 200 W yalnızca örnektir. Seri uyumunu, sıcaklığı, erişimi ve yük sınırlarını kontrol edin. İlgili bilgi: THD.
• Harici güç kaynağı: 100, 200 ve 350 W modeller diğer olasılıkları gösterir. Rayın dışında bulunması tek başına daha yüksek kalite sağlamaz. THD değerleri de deney koşullarıyla birlikte incelenmelidir.
• Güç kaynağını kılavuzun izin verdiği, erişilebilir ve gerekli havalandırmanın sağlandığı yere yerleştirin. Klima menfezi, çevre koşulları ve sabitleme doğrulanmadan uygun bir montaj yeri sayılmaz.

Harici sürücüBesleme adaptörüveya

Manyetik ray armatürlerin montajı

Modülleri yerleştirmeden önce uyumu, sürekliliği ve sabitlemeyi kontrol edin. Güç kaynağı ile ray montajını yetkin personele, enerji kesilmişken ve kılavuza göre yaptırın. Modüller sökülebilir olsa da manyetik tutunma kablolama ve elektriksel kontrolleri ortadan kaldırmaz.

Manyetik aydınlatma sisteminin şu dört montaj biçimini karşılaştırabilirsiniz:

• Gömme montaj, tavan yapımıyla birlikte planlanır.
• Sıva üstü montajda taşıyıcı yüzeye uygun sabitleme kullanılır.
• Sarkıt montajda öngörülen kit ve yükseklik izlenir.
• Çerçevesiz montajda serinin entegrasyon parçaları ve işlem sırası uygulanır.

Seçilen montaj biçimi için serinin talimatlarını isteyin.

Tavan kapanmadan güç kaynağı erişimini planlayın

Güç kaynağını planda işaretleyin; kontrol veya değişim için nasıl çıkarılacağını doğrulayın. Erişimi kapaklar, mobilya ve yüzey kaplamalarıyla birlikte çözün. Temiz görünen bir güzergâh, elektronik bakımını öngörülmeyen sökümlere gerek bırakmadan mümkün kılmalıdır.

Manyetik LED armatürler nerelerde kullanılır?

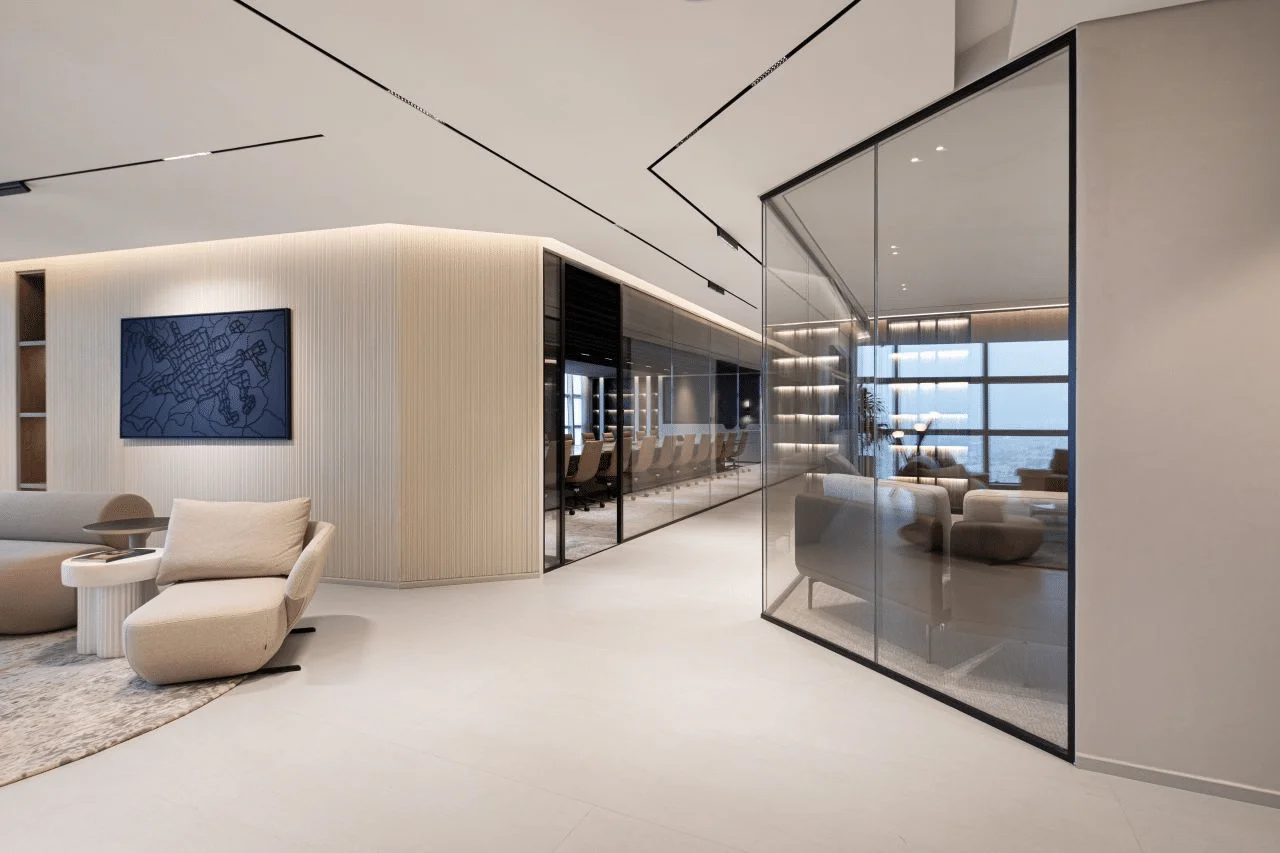

Evde salon, yatak odası, mutfak veya yemek alanında vurgu ışığıyla genel aydınlatma birlikte planlanabilir.

Mağaza ve ofiste şu çözümlerle birlikte kullanılabilir: LED paneller ve downlightlar. Her çözümü bölgenin uygun aydınlatma görevine atayın.

Ray bölümünü modülleri, ekleri, besleme girişleri ve ışık göreviyle eşleştirin. Envanter eksik aksesuarları bulmayı ve yerleşim değiştiğinde hangi parçaların taşınabileceğini kontrol etmeyi kolaylaştırır. Her işlem seri sınırları içinde kalmalıdır.

Proje için manyetik ray alırken sık görülen sorunlar

Ray ile modül uyumsuzluğu

Modül ve profil görünüşüne güvenmeyin. Üreticiler farklı aralık, bakır kontak ve klips tasarımları kullanabilir. Aksesuarın oturmaması veya doğru elektriksel temas kurmaması bu farklardan kaynaklanabilir.

Gerilim düşümü ve kararsız çalışma

İki sistem de 48 V DC yazsa bile yük ve uzunluk sınırlarını kontrol edin. Gerilim düşümü hattın sonunda ışığı azaltabilir; yetersiz veya yanlış kullanılan güç kaynağı kararsız çalışmaya yol açabilir. Daha yüksek nominal güç kapasitesi tek başına aşırı yük oluştuğunu göstermez.

Ray malzemeleri ve kontaklar

Tasarım, bakım veya montaj uygun değilse şu sorunlar görülebilir:

• Profilde veya sabitleme parçalarında deformasyon.
• Oksitlenme veya hatalı elektriksel temas.
• Elektrik arkı ve bölgesel aşırı ısınma olasılığı.

Bu arızalar bütün sistemin güvenilirliğini ve güvenliğini etkileyebilir.

Yetersiz ışık kalitesi

Modüller arasında görünür renk sıcaklığı farklarını da inceleyin. Ra90 gibi bir beyanı modelin deneyi ve teknik belgesiyle karşılaştırın; yalnızca ticari adından kabul etmeyin.

Karanlık alan, düzensiz dağılım veya kamaşma varsa projeyi yeniden inceleyin. Uygun olmayan optik bu sorunlara neden olabilir.

Yapı ve montaj sorunları

• Görünümü bozan hizasız birleşimler.
• Güvenlik riski yaratabilen gevşek klipsler veya bakımı zorlaştıran aşırı sıkı klipsler.
• Tavanla yetersiz koordinasyon sonucu çatlak veya hizasızlık.

Yetersiz planlama ya da hatalı bağlantı bütün sisteme zarar verebilir; yalnızca tek modüle odaklanmayın.

Uzun süreli kullanımda bakım ve güvenilirlik

Zaman içinde şu ek belirtiler ortaya çıkabilir:

• Besleme, sürücü veya kontrol sorunlarına bağlı titreşim ya da vızıltı.
• Tutunma kaybı veya sabitleme elemanlarının bozulması.
• Bakırdaki oksitlenmeye bağlı kesintili aydınlatma.

Bu sorunların gerektirebileceği ek bakım işlerini de toplam değerlendirmeye dahil edin.

Uygunluk belgeleri ve satış sonrası destek

Türkiye’ye yönelik tedarikte ürünün ve kontrol işlevlerinin kapsamına uygun belgeleri belirleyin. CE ve FCC’yi birbirine eşdeğer ya da genel kalite sertifikası olarak değerlendirmeyin. Hedef pazarda hangi belgelerin geçerli olduğunu, ürüne özgü kapsam ve güncel gerekliliklerle doğrulayın.

• Muayene veya uygunluk kontrolünde başarısızlık riski.
• Yedek parça veya teknik destek bulunmaması.
• Tedarikçinin uzun vadeli desteği sürdürememesi.

Bu eksiklerin proje teslim süresine ve sonraki bakıma etkisini değerlendirin.

Seçimde bütün sistemin kararlılığını, güvenliğini ve uyumunu; uzun vadeli destek bulunabilirliğiyle birlikte inceleyin.

Ray başka üreticilerin armatürlerini kabul eder mi?

Ürün kodlarını doğrulamadan markaları birleştirmeyin. 20 ve 35 mm sistemler uygun modüller gerektirir; ayrıca kontrolü, kilitlemeyi, kontakları ve gerilimi inceleyin. Eşit genişlik birlikte çalışabilirlik kanıtı değildir.

20 mm mi, 35 mm mi seçilmeli?

Aileleri karşılaştırırken mevcut derinliği, işlevleri, optiği, modül boyutlarını ve yük sınırını değerlendirin. Bir sistemi yalnızca profil genişliğine göre konuta veya mağazaya ayırmayın.

Ray duvardan ne kadar uzağa yerleştirilmeli?

Yüksekliği, mesafeyi ve optiği aydınlatılacak yüzeyle gereken düzgünlüğe göre belirleyin. 40–60 cm kaynakta belirli bir uygulama örneğidir; genel yerleşim kuralı değildir.

Manyetik ray armatürler dimlenebilir mi?

Kumanda, ağ geçidi ve Tuya uyumunu doğrulayın; aynı protokol bütün işlevleri garanti etmez. 3CCT ve 2,4 GHz Wi-Fi ifadeleri belirli varyantları anlatır. Modele göre 0–10 V dimleme, DALI dimleme veya akıllı kontrol için Wi-Fi, Bluetooth Mesh veya Zigbee seçenekleri bulunabilir.

Sistemin hangi sınırlamaları vardır?

Eşdeğer performansta kurulum, bakım, güç kaynağı ve aksesuar dahil toplam maliyeti karşılaştırın. Başka çözümlerin üç katı fiyatı olduğu varsayılmamalıdır; böyle bir çarpan evrensel değildir.

Hangi renk seçenekleri bulunur?

Seçilen renk sıcaklığı malzemelerin ve mekânın görünümünü etkiler. Kaynaktaki seçenekler soğuk beyaz 6000–6500 K, nötr beyaz 4000–4500 K ve sıcak beyaz 3000 K’dır.

Profil rengini tavanla uyumlu seçin. Beyaz veya siyah gibi yüzeylerin ilgili seride bulunabildiğini doğrulayın.

Manyetik ray aydınlatma sistemi ne kadar tutar?

USD cinsindeki tarihsel tablo, güncel HOYUWO LED teklifi veya Türkiye teslim fiyatı değildir. Teklif; miktara, yapılandırmaya, genişliğe ve tedarik koşullarına göre değişir.

Ürün türü	Manyetik ray	Lineer manyetik modül	Manyetik ray spot	Katlanabilir manyetik spotlar	Manyetik sarkıt armatür	Izgaralı manyetik spot
kaynak birim fiyatı	1,8–6,8 USD/metre	1,48–7,98 USD/adet (10–30 W)	3,18–8,68 USD/adet (10–25 W)	2,58–11,98 USD/adet (6, 12, 18 W)	7,98 USD/adet	1,28–7,98 USD/adet (6, 12, 18, 24, 30 W)

Fiyatlar neden farklıdır? İlgili üretici grubu: manyetik ray armatür üreticileri.

1. Hammadde farkları

• Alüminyum gövde: Yalnızca ağırlıktan kalite çıkarmadan rijitliği, geometriyi ve termal davranışı karşılaştırın. 20 W etikete karşı 15 W ölçüm varsa deney koşullarıyla belgeler incelenmelidir; bu fark bütün tedarikçilere ait genel bir uygulamayı kanıtlamaz.
• Adaptör: Kontak malzemesini, mekanik dayanımı ve gövde davranışını kontrol edin. Sistem uyumu ve deneyler, yalnızca fiyata dayanan sınıflandırmadan daha anlamlıdır.

12

Ayrıntıları görmek için görseli yatay kaydırın.

2. Güç elektroniği farkları

Şemaları farklı mimarileri anlamak için kullanın; genel bir kalite sıralaması oluşturmayın. Entegre ve ayrı elektronik kademeli tasarımlarda bakım, dimleme, uyum ve ısı yönetimini birlikte inceleyin.

12LED sürücü

Ayrıntıları görmek için görseli yatay kaydırın.

3. Montaj süreçleri ve satış sonrası destek

Deneyler, birleştirme ve termal ara yüzeyler hakkında bilgi isteyin; üretici kontrollerini fiyattan çıkarmayın. Tasarım gerektiriyorsa termal macun ısı aktarımına yardımcı olur, fakat kartın mekanik sabitlemesinin yerine geçmez.

4. Kaynak pazar koşulları

Yabancı pazar karşılaştırması: Nijerya’da manyetik ray armatürleri. Türkiye’ye tedarikte belgeleri ve toplam maliyeti ayrıca değerlendirin. Ülkeleri karşılaştırmadan önce özellikleri, hacmi, tedarik zincirini ve ticari koşulları eşitleyin; bu değişkenler sonucu değiştirebilir.

Tavan ustasıyla elektrik projesini aynı çizimde birleştirin

Bir mağaza yenilemesinde profil kesiti, bitmiş tavan kotu ve güç kaynağı bakım kapağı aynı çizimde gösterilebilir. Bu örnek koordinasyon, rayın görünür çizgisi doğru olsa bile elektronik parçanın erişilemez yerde kalmasını önler. Üreticinin boşluk, havalandırma ve taşıma koşulları çizime işlenmelidir.

Numuneyi sistemin tamamıyla onaylayın

Sadece bir spotu incelemek yerine kısa ray, besleme, adaptör ve kontrol cihazından oluşan temsilî bir düzenek deneyin. Kilitlemeyi, istenen sahneleri ve ışık dağılımını kontrol edin. Onaylanan bileşen kodlarını teklife yazmak, aynı görünümde fakat farklı kontak veya kontrol yapısındaki parçaların sonradan karışmasını önlemeye yardımcı olur.

Siparişi tek tek parça fiyatı yerine eksiksiz sistem üzerinden kesinleştirin. Ray, modül, birleşim, kontrol ve güç beslemesini aynı teklifte görmek uyum farklarını tavan kapanmadan ortaya çıkarır. Türkiye’deki proje için miktarı, taşımayı, belgeleri ve teslim koşullarını ayrıca kaydedin. Onaylanan numune ve seri bilgisi saklandığında sonraki genişletme ve bakım için güvenilir bir başlangıç oluşur.
