COB mu SMD mi? LED armatürün tamamını karşılaştırın

Önce hedef yüzeyde nasıl bir ışık gerektiğini belirleyin; ardından bunu sağlayan tam armatürleri karşılaştırın. COB ve SMD, herkese uygulanabilen iki kalite seviyesi değildir. LED paketiyle birlikte optik, sürücü ve soğutucu da sonucu etkiler. Buradaki boyut örnekleri teknik belgeyi okumaya yardımcı olur; seçilen modelin etkinlik, renk ve ömür verilerinin veya gerekli numune denemesinin yerine geçmez.

1. Üretim ve birleştirme biçimleri farklıdır

• SMD: LED paketi yüzeye monte edilebilir bir bileşen olarak hazırlanır ve karta yerleştirilir. Malzemeler, iç bağlantılar ve deneyler bileşen tasarımına bağlıdır.
• COB: Birden fazla LED çipi ortak altlık üzerinde bağlantı ve kapsülleme malzemeleriyle birleştirilir. Kesin üretim yöntemi üreticiye ve modele göre değişir.

2. Işık etkisini bütün optik belirler

• Işık dağılımı, yayıcılarla optiğin birlikte çalışmasının sonucudur.
• Kamaşma için parıltı, perdeleme ve tesisat geometrisi değerlendirilmelidir.
• Düzgünlük hem armatürde hem mekânda kontrol edilmelidir; yalnızca COB veya SMD adından çıkarılamaz.

Paket türünden tek başına düzgün ışın veya kamaşmasızlık beklemeyin. SMD dizisinde difüzör ve mesafe ışığı yeterince karıştırmıyorsa noktalar görülebilir. COB daha yoğun bir kaynak bölgesi oluşturabilir, fakat yine uygun optik gerekir.

3. LED paketleri ve yayıcıların yerleşimi

• SMD: LED paketleri karta monte edilir; birden fazla ışık yayma noktasına dağıtılabilir.
• COB: Şemada N ile gösterilen birden fazla çip ortak altlıkta birleştirilir. Yoğun bir ışık yayma alanı oluşabilir; düzgünlük tasarıma bağlıdır.

4. Isının uzaklaştırılması

Tasarımın bileşen sıcaklık sınırlarını karşıladığını doğrulayın. Çiplerin COB içinde birleştirilmesi uzaklaştırılacak ısıyı ortadan kaldırmaz. Ortam, paket, kart, ara yüzeyler ve soğutucu bütün sistemin termal direncine katkıda bulunur.

Soğutmayı karşılaştırmak için iki armatürün sıcaklık, güç ve montaj koşulları gerekir. SMD’yi daha geniş yüzeye dağıtmak ısı dağılımını değiştirebilir; tek başına daha iyi soğutma kanıtı değildir.

5. Kullanım alanları

Ürün örnekleri arasında downlightlar ve dış mekân armatürleri bulunur. Seçimi tam armatürün doğrulanmış performansına göre yapın. COB için 50 W ve SMD için 2000 W değerleri teknolojik sınır değildir; belirli tasarım örnekleridir. İki yapı da farklı ürün ailelerinde kullanılabilir.

6. Renksel geriverim indeksi (CRI)

Konuyla ilgili yazı: Renksel geriverim indeksi. Her bileşen ve çalışma koşulu için renk sıcaklığını, Ra’yı ve gerekiyorsa R9’u karşılaştırın. SMD’ye otomatik Ra 70–80, COB’a Ra 90–97 atamayın; her iki yapıda farklı renk seçenekleri vardır.

Özellik	COB	SMD
Yapısal entegrasyon	Ortak altlıkta birleştirilmiş birden fazla çip	Karta monte edilmiş LED paketleri
Optik	Yoğun bir ışık yayma alanı oluşturmayı kolaylaştırabilir	Işık yayma noktalarının tasarıma göre dağıtılmasına olanak verir
Isı yönetimi	Pakete, ara yüzeylere ve soğutucuya bağlı	Karta, yerleşime ve soğutucuya bağlı
Renk ve etkinlik	Model verilerine ve deney koşullarına göre	Model verilerine ve deney koşullarına göre
Uygulama ve maliyet	Proje için tam armatürü karşılaştırın	Proje için tam armatürü karşılaştırın

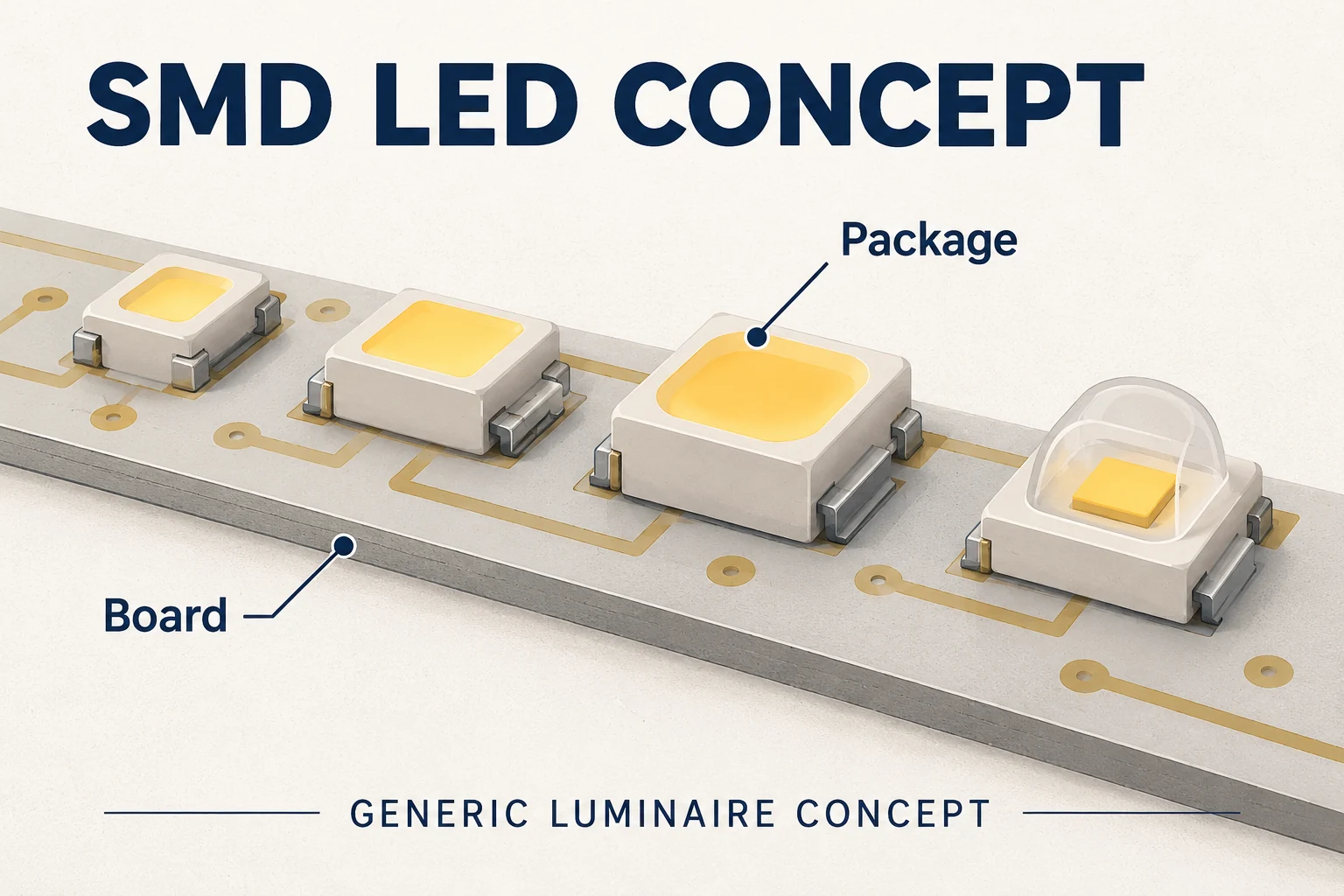

Yüzeye monte SMD LED nedir?

SMD, SMT teknolojisi kapsamında yüzeye monte edilen bileşenleri ifade eder. Bir paket tek çip veya sınırlı sayıda çip içerebilir.

Hedeflenen dağılım için paketi difüzör, yansıtıcı veya lensle birlikte tasarlayın. Bileşenin ilk ışık dağılımı, armatür optiğinin yalnızca başlangıç noktasıdır.

Tablo örnek paketleri karşılaştırır. Bu paketlerin kart üzerindeki dağılımıyla farklı güçlerde modüller oluşturulabilir.

Paket örnekleri: Her bileşenin teknik belgesini kontrol edin	SMD LED 3030	SMD LED 2835	SMD LED 5050
Boyutlar	3.0*3.0*0.52mm	2,8 × 3,5 × 0,8 mm	5.0*5.0*1.6mm
Güç	Birim başına 1 W	Kaynakta birim başına 0,2 W, 0,5 W ve 1 W seçenekleri verilir. Seçilen bileşenin gücünü doğrulayın.	Kaynakta birim başına 0,2 W ve ayrıca 3–5 W seçenekleri bulunur. Aynı paket biçimi bu parçaları birbirinin yerine kullanılabilir yapmaz.
Gerilim ve akım	Örnek değerler 6,2 V ve 150 mA’dır; 3,2 V ve 300 mA da belirtilir. Tam modeli doğrulayın.	Örnekler: 0,2 W için 3,2 V ve 60 mA; 0,5 W için 150 mA; 1 W için 300 mA.	0,2 W için 3,2 V ve 60 mA;
Işık akısı	Örnek akı: birim başına 110–160 lm; kaynakta belirtilen üst örnek 200 lm.	0,2 W türü için birim başına 24–36 lm; 0,5 W için 55–70 lm; 1 W için 110–140 lm.	Kaynakta 0,2 W için birim başına 24–28 lm ve 3–5 W çeşitleri için 200 lm/W etkinlik verilir. Akı ile etkinlik farklı büyüklüklerdir; bileşen belgesini kontrol edin.
Kaynakta belirtilen üreticiler	LUMINUS, Osram, Bridgelux	Osram, EPISTAR, Bridgelux	CREE, Bridgelux, PHILIPS
Kullanım alanları	Yol aydınlatması, projektörler ve yüksek tavan armatürleri	0,2 W türü çoğunlukla T8 LED tüp ve ampullerde; 0,5 W örnekleri panel ve downlightlarda; 1 W örnekleri ise LED projektörlerde, LED yüksek tavan armatürlerinde ve yol aydınlatmasında kullanılabilir.	Örnekler arasında 12 veya 24 V DC şeritlerde 0,2 W SMD5050 ve şu ürünlerde 3–5 W seçenekleri bulunur: spor sahası projektörleri ve yüksek güçlü yol armatürleri

SMD LED’li armatür örnekleri

• SMD LED bant armatürleri
• SMD gömme spot
• SMD3030 LED yol armatürü
• SMD veya COB yapılı LED projektörler

COB (chip on board) ne demektir?

COB şemasında N, birleştirilen çip sayısını gösterir. Çipler, tasarıma uygun bağlantılar ve koruyucu/optik malzemelerle doğrudan ortak altlığa entegre edilir.

Işının yumuşaklığını ve kamaşmayı değerlendirmek için perdelemeye, lense, yansıtıcıya ve gözlem konumuna bakın. COB’un yoğun ışık alanı bazı optikleri kolaylaştırabilir; paket tek başına rahatsızlık olmayacağını garanti etmez.

Bileşenin yanı sıra montajı, optiği ve ısı yönetimini içeren toplam proje maliyetini karşılaştırın. Aynı ışık sonucunda COB’un her zaman SMD’den ucuz olduğu söylenemez.

Akım, boyut ve sıcaklık koşullarını model bazında doğrulayın. Kaynakta 11–60 mm COB örnekleri ve 3 W’ın üzerindeki güçler yer alır; bunlar formatın genel sınırları değildir.

COB LED modüllerinin özellikleri

• Belirli optik çözümleri kolaylaştırabilen yoğun ışık yayma alanı.
• Bileşen belgesine göre güç, renk ve akım seçimi.
• Işık akısı korunumu ve ömür sıcaklıkla deney koşullarına bağlıdır; COB olmak 50.000 saatte %95 korunumu garanti etmez.
• Renksel geriverim ve etkinlik modele bağlıdır, paketin otomatik özellikleri değildir.

COB modüllü armatür örnekleri

• CREE COB LED downlight CRI90
• COB LED modüllü projektörler
• COB LED yol armatürü
• SMD veya COB yapılı LED projektörler

Planlanan bakımın modülü mü, sürücüyü mü yoksa tam armatürü mü kapsadığını sorun. Uyumlu parça kodlarıyla montaj koşullarını saklayın. İki yedeğin COB veya SMD olarak adlandırılması birbirinin yerine kullanılabilecekleri anlamına gelmez.

Işın biçimini aynı hedef düzlemde karşılaştırın

Aday armatürleri öngörülen mesafeye yerleştirip ışın kenarlarını, örtüşmeleri ve gölgeleri gözlemleyin. Aynı görsel görevi referans alın. Yoğun ve dağıtılmış kaynaklar farklı optiklerle görevi yerine getirebilir; paket adı sonucu tek başına belirlemez.

Mağaza vitriniyle depo koridorunu aynı ölçütle seçmeyin

Bir vitrinde dar vurgu ve ürün rengi öne çıkarken depo koridorunda dağılım ve montaj yüksekliği belirleyici olabilir. Bu uygulama örnekleri COB veya SMD için zorunlu görevler değildir. Her iki alanda da seçilen armatürün fotometrisi ve gerçek çalışma koşulları karşılaştırılmalıdır.

Aynı modelde bileşen değişirse veriyi yeniden isteyin

Teklifte kullanılan LED modülünün veya sürücünün değişmesi, aynı dış gövdede farklı ışık ve sıcaklık sonucu oluşturabilir. Sipariş teyidinde tam yapılandırmayı kaydedin. Alternatif bileşen önerildiğinde yalnızca paket boyutunu değil akımı, optik uyumu, renk verilerini ve gerekli deneyleri yeniden kontrol edin.

Kararı hedef düzlemdeki ışık, renk ve termal verilerle verin. Düzgün bir yüzey için karışımı ve LED yerleşimini, belirgin bir vurgu için optiği ve kaynağın görünen boyutunu inceleyin. COB veya SMD ancak bu tasarım ihtiyaçlarını karşıladığı ölçüde anlamlı bir seçimdir. Fotometriyi, sürücüyü ve yedek parça kodlarını kaydetmek, paket adından kalite varsaymaktan daha sağlam bir bakım temeli sağlar.
