Manyetik LED ray: bileşen ve montaj planı

İlgili sistem: manyetik ray aydınlatması. Ev, mağaza veya sergilemede yönlendirilebilir spotlarla ışık hatlarını birleştirmek yararlı olabilir; bütün parçalar uyumlu aileden seçilmelidir. Tavan bitmeden profil, modül, bağlantı ve sürücünün montajını, beslemesini ve yükünü tanımlayın. Bu rehber şebeke gerilimli sürümlerle düşük gerilimli sistemlerin farkını ve siparişe dahil edilmesi gereken bileşenleri düzenler.

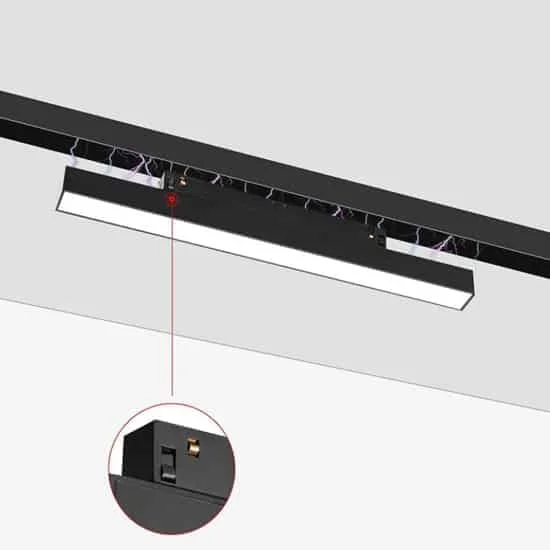

Manyetik ray armatürü nasıl çalışır?

İlgili ürün ailesi: akıllı manyetik ray sistemleri. Kontrol, besleme ve modül uyumunu görünüşten çıkarmadan doğrulayın. Sökme, takma ve değişiklikler enerjisiz durumda kılavuza göre yapılır. Modüler yapı, konumu ve biçimleri ray, sürücü ve aksesuar sınırları içinde uyarlamayı sağlar. Armatür enerjiyi kontaklardan alır; öngörülen tutma düzeneğiyle sabitlenir.

Rayı sistemin taşıyıcı ve besleyici temeli olarak değerlendirin

Aynı dış genişlik, farklı üreticilerin aynı kontak veya kilidi kullandığını kanıtlamaz. Birleştirici ve bağlantılar uyumlu sistemden olmalıdır. Profil modülleri taşır ve besler; seriye göre gömme, askılı veya sıva üstü montajı destekler.

Manyetik ray hangi modülleri taşıyabilir?

Aşağıdaki örnekler arasından seçim yapmadan serinin hangi modülleri sunduğunu ve izin verdiğini doğrulayın.
1. Lineer ışık veren manyetik modül
2. Manyetik profil için lineer spot grubu
3. Manyetik bağlantılı sarkıt modül
4. Yönlendirilebilir manyetik başlık
5. Ray sistemiyle uyumlu spot
Uyumluluk notu: 48 V DC sürümleri 110/220 V sistemlerden ayırın. Benzer görünümlü modülleri karıştırmadan gerilim ve uyumu kontrol edin.

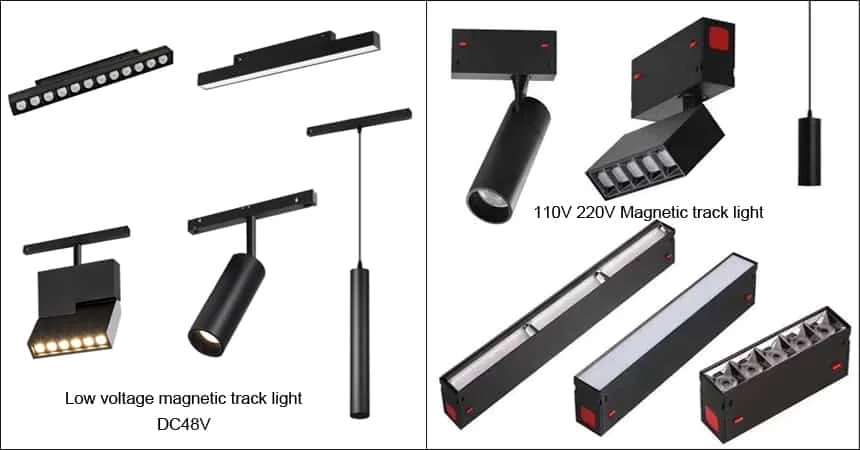

48 V DC manyetik ray ile 110/220 V sistem farkları

Tip	DC sürücülü düşük gerilimli manyetik ray sistemi	Şebeke gerilimiyle beslenen manyetik ray sistemi.
Giriş gerilimi	Seriye göre 24 veya 48 V DC sürüm	110VAC, 220VAC veya 100-277VAC
Manyetik ray genişliği	Genişlik örnekleri: 26 ve 36 mm	Örnekte 36 mm ray
LED sürücü	Seriye uyumlu 24 veya 48 V DC sürücü gerekir.	Dönüşüm bazı sistemlerde her modülde yapılabilir. Ürün kodunu ve bağlantı şemasını doğrulayın.
Maliyet	Yapılandırma ve sürücüye bağlı	Yapılandırma ve elektrik beslemesine bağlı
Bakım	Özellikle gömme montajda 48 V DC sürücüye erişim bırakın	Projeye ve erişime bağlı
Güvenlik	Düşük gerilim koruma ve montaj gereklerini kaldırmaz	Kontaklara dokunmayın; enerji altında müdahale etmeyin

Manyetik ray · DC48VManyetik ray · 110V / 220V

Modüler yapının sağladığı esneklik

1. Bir seri lineer modül, spot ve başka uyumlu biçimleri birleştirebilir. Bu çeşitlilik, üreticinin izin verdiği yapılandırmalar içinde genel ve vurgu ışığını düzenlemeyi sağlar.
2. Modül sayısı projeye uyarlanabilir; ancak sürücü gücü, rayın izin verilen akımı ve seri koşullarıyla sınırlıdır. Bütün sistemin yükünü ve dağılımını birlikte değerlendirin.
3. Model izin veriyorsa konum ve yön değiştirilebilir. Mekanik sınırlara uyun; değişikliği besleme ayrılmışken kılavuza göre yapın.
4. Besleme ve koruma sisteme göre değişir. 24 veya 48 V DC sürümlerin yanında 110 veya 220 V AC sistemler bulunur. Düşük gerilim, enerjili kontaklara dokunma izni değildir. Modül takma ve değişiminde beslemeyi ayırın ve talimatları izleyin.

Önceden planlanması gereken noktalar

Modül, sürücü, bağlantı ve profilin kurulu toplam maliyetini diğer çözümlerle karşılaştırın; yalnızca rayın fiyatını değerlendirmeyin.

Gömme montaj bitmeden montajcıyla tavan uygulamacısı ölçüleri, sabitlemeyi ve beslemeye erişimi koordine etmelidir. Sonradan müdahale yüzeyin yeniden açılmasını gerektirebilir.

Manyetik ray aydınlatma

Ray boyunca besleme noktalarını plana işleyin

Besleme noktalarını ve sürücü-bağlantı erişimini planda gösterin. Hat kapanmadan yükle seri sınırlarını eşleştirin. Profilin görsel sürekliliği elektrik tasarımının yerine geçmez.

Köşe veya düzlem değişimi varsa tam birleştirici kodunu seçilen profil ve modülle kontrol edin. Yön, süreklilik ve yüzey uyumunu belge veya numuneyle teyit edin; yalnızca benzer göründükleri için parçaları karıştırmayın.

Manyetik ray sistemi için satın alma planı

İlgili okuma: manyetik ray seçimi rehberi. Modelleri seçmeden önce bölgelerin görevini, tavan kaplamasını ve ölçüleri kaydedin. Ray parçalarını, kumandaları ve armatürleri böylece tutarlı biçimde yapılandırabilirsiniz.

Taşıyıcıya göre montaj sırasını belirleyin

DC48V · 1DC48V · 112 · 30–35 mm345

Ayrıntıları görmek için görseli yatay kaydırın.

Bağlantılara ve sürücüye bakım erişimi bırakın. Elektrik işi yetkin personel tarafından enerjisiz durumda sistem talimatına göre yapılır: sabitleme, şemaya uygun bağlantı, kontrol ve modüllerin yerleştirilmesi.

Her sürümde yükü, destek aralığını ve teraziyi doğrulayın. Askılı montaj serinin aksesuarlarını, sıva üstü montaj ise profile ve taşıyıcıya uygun bağlantıları gerektirir. Tek bir vida bulunduğu için montaj yeterli sayılmaz.

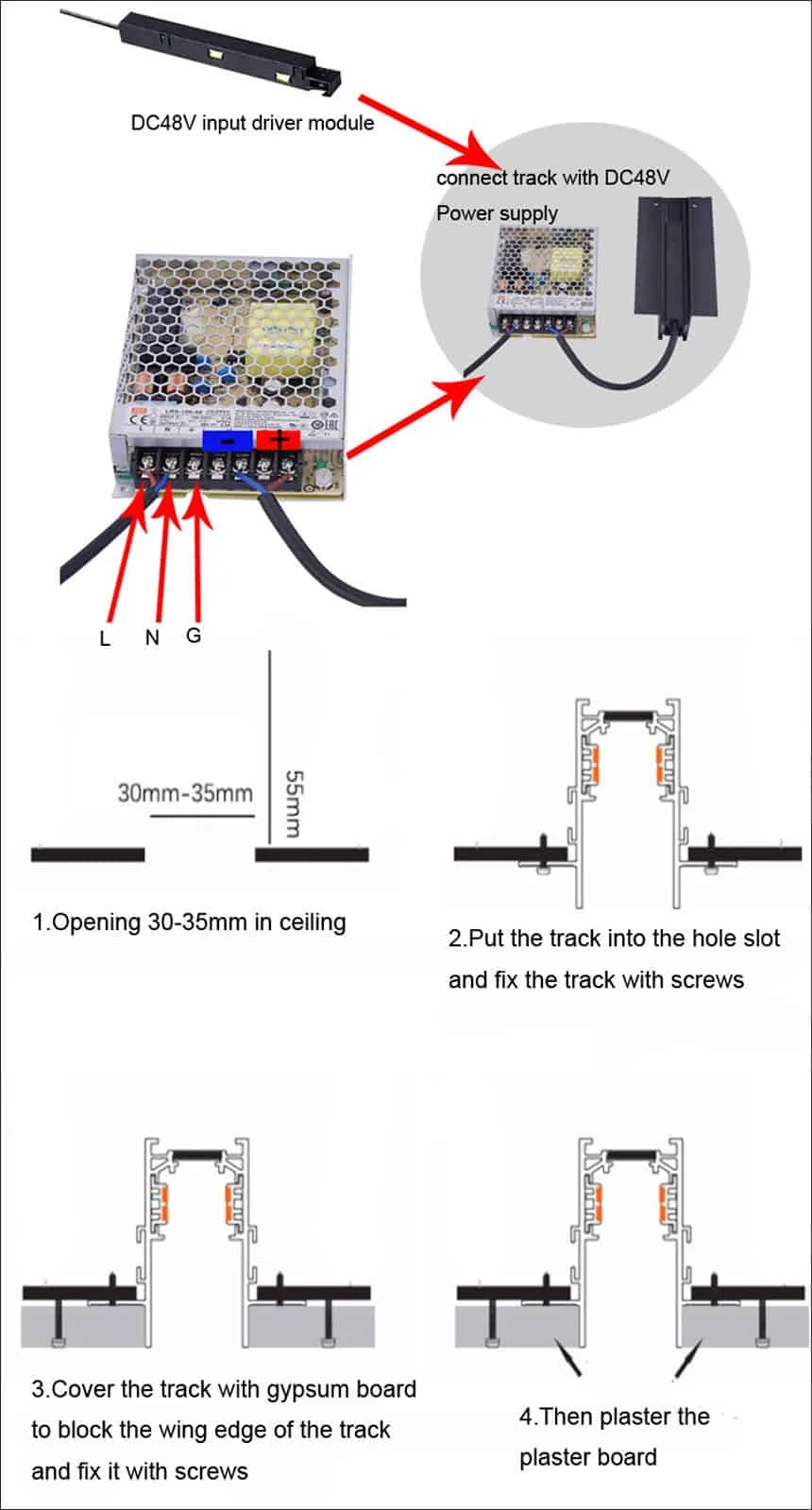

Açıklık ve iş sırası üretici çizimiyle belirlenmelidir. Görsel, 30–35 mm kanal, vidalama, profil yerleşimi, kanatların alçıpanla örtülmesi ve son kaplamayı gösterir. Bu ölçü her 48 V DC raya uygulanamaz.

Sistem ailesini yedek parça etiketine ekleyin

Ray, adaptör ve bağlantı elemanları dışarıdan benzer göründüğünde bile aynı aileye ait olmayabilir. Teslimatta üretici, seri ve bağlantı kodunu tek bir listede kaydedin; yedek modülün aynı mekanik kilit ve elektriksel arayüzle uyumlu olduğunu doğrulayın. Bu kayıt, mağazanın düzeni değiştiğinde yanlış adaptör veya farklı gerilimli modül seçilmesini önlemeye yardımcı olur.

Kontrol senaryolarını örnek yerleşimle deneyin

Karartma veya sahne kontrolü isteniyorsa yalnızca sürücünün üzerinde yazan protokole bakmayın. Gerçek ray uzunluğu, seçilen modüller ve kontrol cihazıyla bir örnek kurulum yapın. Açılış, minimum parlaklık, kapanış ve enerji kesintisinden sonra geri dönüş davranışını kaydetmek, seri montaj öncesinde kullanım beklentisini netleştirir.

Esneklik, uyumluluk baştan çözüldüğünde işe yarar. Tavan kapanmadan taşıyıcıyı ve şemayı kontrol ettirin; benzer raylar aynı modülleri kabul etmeyebilir. Mevcut yükle planlanan büyümeyi toplayıp sistem sınırlarıyla karşılaştırın. Siparişe ray parçaları, birleştiriciler, besleme bağlantıları, sürücü, kontrol ve modülleri dahil edin; bakım erişimini güzergâhın parçası yapın.
