LED projektör seçimi: optik, montaj ve yararlı ışığı karşılaştırın

Türkiye’de bir projektör projesi, aydınlatılacak yüzeyin ve gerekli görüşün tanımlanmasıyla başlamalıdır. Spor sahası, cephe veya otopark aynı güçte bile farklı optik ve taşıyıcı ister. Saha dışına taşan ışığı ve bakım erişimini ilk aşamada değerlendirin. Fiyat karşılaştırmasına geçmeden montaj, kullanım ve fotometriyi netleştirin; katalog, proje hesabının yerine geçmez.

Kapsama iddiasında düzlem ve hedef düzey mutlaka bulunsun

Bir alan için aydınlatma önerisi, hangi düzlemde hangi düzeyin yararlı kabul edildiğini belirtmelidir. Yükseklik, fotometri ve yönlendirmeyi kapsamla birlikte isteyin. Böylece görünür ışın sınırıyla düzgün aydınlatılmış alanı karıştırmadan gerçek hizmet karşılaştırılır.

Projektörün kapsama alanı ne demektir?

Işının ulaştığı görünür alanla düzgün aydınlatılmış yararlı alanı ayırın. Kapsam; eğim, yükseklik ve fotometriyle birlikte kullanım düzlemindeki hedef düzeye bağlanmalıdır.

Düzleme dik, dairesel ve simetrik bir ışın için geometrik sınır yaklaşık hesaplanabilir. Ancak bu hesap düzgünlüğü veya istenen aydınlık düzeyini kanıtlamaz; yalnız açının tanımladığı geometrik uzanımı verir.

• Hedef düzlemde yarıçap: r = h × tan(θ/2). Burada θ tam ışın açısı, h düzleme dik yüksekliktir.
• Dairesel geometrik alan: A = πr²
• Örnek: h = 5 m ve θ = 60° için r = 5 × tan(30°) ≈ 2,887 m; A ≈ 26,2 m². Açı FWHM ile tanımlanmışsa bu, yarı maksimum ışık şiddeti açısının geometrik alanıdır; düzgün aydınlık düzeyi garantisi değildir.
• Genişlik ≈ mesafe × derece cinsinden açı × 0,018 yaklaşımı yalnız küçük açılar için kullanılabilir. 120° gibi geniş açılara uygulamayın; trigonometrik ilişki ve fotometriyi kullanın.

100 W ve 13.000 lm ürün için belirtilen ticari alan örneklerini fotometri ve hedef düzey olmadan tasarım sonucu saymayın. 500–800 ft² yaklaşık 46,5–74,3 m²; 1000–2000 ft² yaklaşık 92,9–185,8 m² eder. Bu dönüşümler kapsamanın uygunluğunu kanıtlamaz.

Işın açısı	Montaj yüksekliği	Kaynakta örnek alan	Uygulamalar
120°	3-4.5m(10-15ft)	500–800 ft²; yaklaşık 46,5–74,3 m²	Avlu ve küçük otoparklar
90°	6-9m(20-30ft)	1000–2000 ft²; yaklaşık 92,9–185,8 m²	Ticari alanlar
60°	9m+ (30ft+)	Daha küçük merkez alanla daha uzak hedefe yöneltme	Cephe

Saha için projektör teklifini hazırlama

LED projektör seçimine nereden başlanır?

Bir projektör yüzeye veya nesneye yönlendirilebilir; ancak her model her ortama uygun değildir. Park, meydan, cephe ve spor tesisi için montajla ışık dağılımını birlikte değerlendirin. Gövde koruması ve optik, gerçek saha koşullarına göre seçilmelidir.

Giriş gerilimi

110–120 V AC, 220–240 V AC ve 12–60 V AC/DC, farklı ürün varyantlarının besleme seçenekleridir. Tek modelin bütün bu girişleri kabul ettiğini varsaymayın. Türkiye’deki proje için gerçek devrenin gerilimini, frekansını ve akım türünü ürün etiketiyle eşleştirin; genel ülke listelerine göre karar vermeyin.

Işık akısı

Lümen değerini güç ve fotometriyle birlikte okuyun. Toplam akı tek başına algılanan parlaklık veya hedefteki aydınlık düzeyini göstermez. Yön ve dağılım değiştiğinde daha yüksek akı, gereken noktaya daha çok ışık ulaştırmayabilir.

Güç

Güç elektrik tüketimini ifade eder; yüzeye ulaşan ışığı doğrudan söylemez. Kaynaktaki 10–1000 W ürün aralığı ve 3–5 m için 10–50 W örnekleri tasarım hesabı değildir. Örneğin 500 W bir projektörü yükseğe yerleştirecekseniz fotometri, taşıyıcı ve bakım erişimini de doğrulayın.

Işın açısı

Işın açısını yalnız alan büyüklüğüne göre seçmeyin. Mesafe, yön ve hedef düzey önemlidir. Katalogdaki 3–140° seçeneklerinde dar optik ağaç veya cephe ayrıntısına yöneltilebilir; geniş veya asimetrik geometri için 120° ya da 70 × 140° gibi seçenekler değerlendirilebilir. Her durumda gerçek dağılım verisi gerekir.

Renk sıcaklığı

Katalog seçeneklerini ayırırken ilişkili renk sıcaklığı beyazın tonunu anlatır. Aşağıdaki seçenekler görünüş açısından karşılaştırılabilir:

• 3000 K: daha sarımsı görünen sıcak beyaz.
• 4000–4500 K: nötr beyaz; doğal ışığın bütün değişimlerini aynen üretmez.
• 5500–6500 K: daha mavimsi görünen soğuk beyaz.

Yayılan ışığı optik ve yönlendirme birlikte belirler. Modelin çevreye ve montaja uygunluğu doğrulanmışsa iç veya dış mekânda kullanım değerlendirilebilir.

Metal halide ya da yüksek basınçlı sodyum armatürün LED ile yenilenmesi düşünülebilir. Önce mevcut tesisatı ve beklenen sonucu inceleyin.

LED’ler de uzaklaştırılması gereken ısı üretir. Deşarjlı lambayla karşılaştırırken kullanım sonundaki elektronik ve malzeme işlemlerini de değerlendirin. Tam armatürü çevresel etkisi olmayan bir ürün olarak tanımlamak doğru değildir.

Aynı fotometriyle karşılaştırılabilir teklif isteyin

Türkiye’de varsayımsal bir depo sahasında iki teklif farklı eğim veya bakım varsayımı kullanıyorsa sonuçlar doğrudan karşılaştırılamaz. Hedef yüzeyi, hesap ızgarasını, armatür yönlerini ve bakım varsayımını aynı tutun. Dosyada tam optik kodu ve montaj aksesuarı yer almalıdır. Yalnız katalog lümeni ve wattı aynı olması eşit hizmet sunulduğunu göstermez.

Proje için kaç watt projektör gerekir?

Tablo uygulama örnekleri verir; yüksekliğe otomatik watt atamaz. Katalog listesinde 10, 20, 30, 50, 70, 100, 150, 200, 250, 300, 400, 500, 1000 ve 2000 W bulunur. Her seçenek için uygunluk ayrı hesaplanmalıdır.

Örnek kullanım alanı	Güç	Montaj yüksekliği	Işık akısı (lm)
Bahçe veya avlu	10–50 W	3m-5m	800-4000lm
Otoparklar	100W-150W	6m-8m	10000-18000lm
Araç yolu	30–250 W	6m-14m	3000-30000lm
Tünel	50–150 W	6m-8m	6000-18000lm
Futbol sahası	500–1000 W	10m-20m	60000-130000lm
Tenis sahası	150–250 W	8m-10m	18000-30000lm
Meydan veya geniş dış alanda yüksek direk	400–2000 W	15m-50m	50000-230000lm

LED projektörü eski teknolojiyle nasıl karşılaştırmalı?

Yenilemenin gerekçesini tüketim, bakım ve sürdürülen performansla kurun. Kaynak değişiminin her koşulda aynı avantajı sağlayacağını varsaymayın.

Eski lambanın watt değeri yardımcı donanım kayıplarını içermeyebilir; toplam giriş tüketimini kaydedin. Yüksek basınçlı sodyum veya metal halide karşılaştırmasında fotometri, akı ve sürdürülen performansı inceleyin. Tablo yalnız yaklaşık karşılaştırma örnekleri sunar; doğrudan değişim onayı değildir.

Metal halide/HPS ile LED projektör için yaklaşık karşılaştırma

Metal halide veya yüksek basınçlı sodyum (HPS) projektör	LED projektörler	Kaynakta verilen yaklaşık ışık akısı
150 W	50–60 W	6000–7000 lm
250 W	80–100 W	10000–13000 lm
400 W	150–180 W	20000–24000 lm
600 W	240–250 W	30000–32000 lm
1000 W	300–400 W	38000–44000 lm
1500 W	500–750 W	60000–75000 lm
2000 W	800–1000 W	100000–120000 lm

LED projektör ürün aileleri

İlgili LED projektör üreticileriyle görüşürken, işlevleri tam model üzerinden doğrulayın. Bir armatür aynı anda modüler, dim edilebilir ve alacakaranlık sensörlü olabilir; bu ticari sınıflar birbirini dışlamaz.

• Açık spor tesisleri için projektörler
• Düşük gerilimli LED projektörler
• Güneş enerjili LED projektörler
• DOB projektörler
• alacakaranlık kontrollü projektörler
• Acil çalışma için LED projektörler yedek bataryalı seçenekler

Dış mekânda: spor tesisi projektörleri

Modüler seçenekler, uygun fotometriyle tenis, basketbol, futbol veya geniş alanlar için değerlendirilebilir. Modüler görünüş bakımın mutlaka kolay olduğunu göstermez; erişim, ısı yönetimi ve parçaların gerçekten değiştirilebilirliği doğrulanmalıdır. Bazı tasarımlarda modüller ayrı yönlendirilebilir. Kaynakta 50, 100 veya 250 W modüllerin 1000, 1500 veya 2000 W armatürlerde birleştirildiği örnekler bulunur.

Düşük gerilimli LED projektörler

Maden, akaryakıt istasyonu veya petrokimya alanı için gerektiğinde patlamaya karşı koruma dahil özel seçim yapılmalıdır. Gerilimin 110 veya 220 V’tan düşük olması suda güvenli kullanım ya da bu ortamlar için uygunluk kanıtı değildir. Besleme seçenekleri birbirinin yerine kullanılamaz; etiketle eşleşmelidir. Düşük gerilimli projektörlerde 12, 24, 36, 48 veya 60 V AC ya da DC örnekleri bulunabilir.

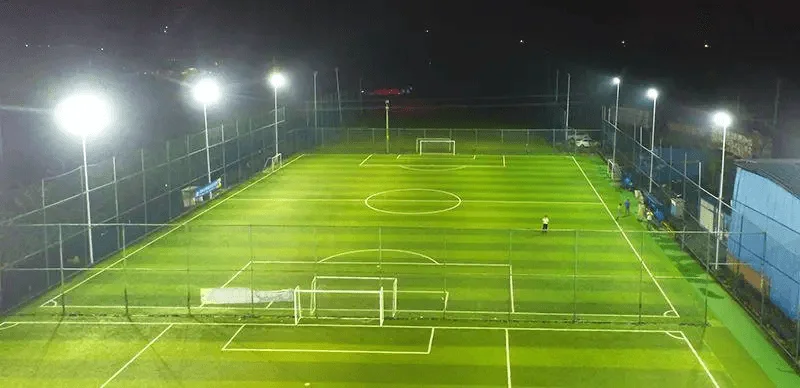

Stadyum ve futbol sahaları için 250–2000 W yüksek ışık akılı LED projektörler

50–600 W profesyonel dış mekân LED projektör seçenekleri

Bahçe için solar LED projektör — 50–200 W ticari tanımlar

DOB: besleme devresinin tam yapılandırmasını inceleyin

DOB kalitesini satıldığı bölgeye göre yargılamayın. Test, koruma, bakım ve performansla değerlendirin. Kaynaktaki 220–240 V AC ile 0,5–0,6 güç faktörü yalnız örnektir. Driver on Board, beslemenin LED’lere yakın kart üzerinde veya benzer bütünleşik mimaride bulunmasını ifade eder; elektronik devre olmadığı anlamına gelmez.

DOB LED projektör örneği

Bütünleşik bileşenler daha küçük gövde sağlayabilir; bu tek başına düşük toplam maliyet veya yüksek arıza sıklığı göstermez. Garanti ve onarım yolunu netleştirin. Isı, yalıtım, titreşim ve elektriksel davranış için bütün ürünün belgelerini inceleyin. Şebeke beslemesinde doğrultma ve akım kontrolü de elektronik çözümün parçalarıdır.

Projektör hangi alanlarda kullanılabilir?

Aşağıdaki uygulamalar, ancak modelin ve projenin uygunluğu doğrulandığında değerlendirilmelidir:

TünelSpor sahasıAraç yoluYüksek aydınlatma direği

• Spor tesisleri: fotometriye göre futbol, basketbol, tenis ve diğer alanlar.
• Kamusal alanlar: park, meydan, bahçe, yol ve yüksek direkli uygulamalar.

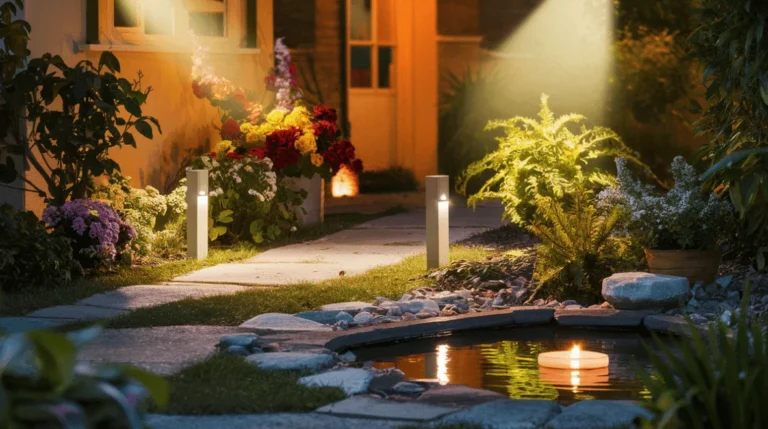

• Ağaçlar ve bahçe elemanları için peyzaj aydınlatması.
• Depo, atölye ve fabrikalarda endüstriyel aydınlatma.
• İstasyon, metro, otopark ve başka ticari alanlarda aydınlatma.

Spot ile projektör arasındaki fark nedir?

Armatürleri montaj ve fotometrik dağılımla ayırın. İngilizce ticari etiketler örtüşebilir; adları tek başına bu özellikleri kanıtlamaz.

Projektörde 90/120° gibi geniş seçenekleri dar veya asimetrik optiklerle karşılaştırın. Aynı sahneyi aynı şekilde kapsamazlar; her optik farklı dağılım üretir.

Nesne veya bölge vurgusu için örnekteki 25/45/60° daha yoğun seçenekler incelenebilir. Yararlı erişimi yalnız açıdan çıkarmayın; yön, akı ve gerekli düzeyi birlikte belirleyin.

Görsel açıklaması ve metni

• Dar ışınlı dış mekân spotu ile geniş ışınlı projektörün fotometrik karşılaştırması.
• Görsel, polar diyagramlar ve cd cinsinden ışık şiddeti içerir. Kaynaktaki değer ve açılar korunmuştur.

Projektör ve yol armatürü nasıl ayrılır?

Yol armatürünün optiğini yol geometrisi ve gereklilikleriyle eşleştirin. Dağılım çoğu kez asimetriktir; bu, merceğin polarizasyon yaptığı anlamına gelmez.

Projektör braketi, yönlü dağılımı üreticinin izin verdiği aralıkta çevirmeye yarar. En büyük yüzeyi ışıklandırmayı tek hedef yapmayın; yararlı düzey ve kontrollü kamaşmayı birlikte sağlayan düzeni arayın.

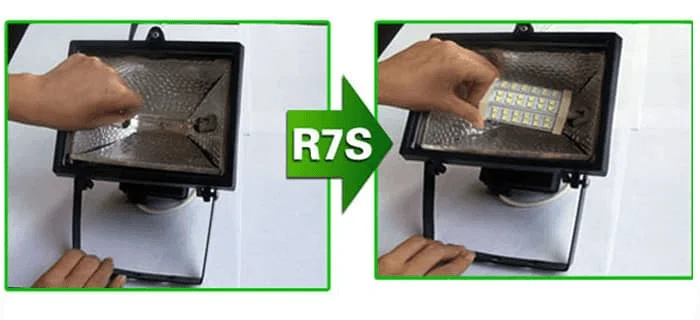

Mevcut projektör LED ile yenilenebilir mi?

Önce mevcut armatürün modelini ve tesisat koşullarını inceleyin; değişimin uygulanabilirliği bundan sonra değerlendirilmelidir.

Değişiklikten sonra bütün sistemin güvenliği ve uygunluğu sürmelidir. 220–240 V AC veya 110–120 V AC eşleşmesi kontrolün yalnız bir parçasıdır. Lamba değişiminde besleme, yardımcı donanım, ısı, duy, ölçü ve optiği değerlendirin. Eski projektörlerin hepsi E27 veya R7S değildir. 20 W LED’in otomatik 150 W eşdeğeri veya %60 üzeri tasarruf sağladığı söylenemez.

LED projektör montajından önce hangi kontroller yapılır?

Şekildeki duvara, yüzeye ve tabana montaj örneklerini kullanmadan önce modelin izin verdiği yönleri doğrulayın.

Taşıyıcı yükleri, sabitleme, yönlendirme ve bağlantıları yetkin personelle koordine edin. Üretici talimatı ve güvenli devre koşulları esastır. Aşağıdaki liste hazırlık içindir; ürünün montaj prosedürünün yerine geçmez.

1. Üreticinin braket için belirlediği sabitleme noktalarını bulun.
2. Montaj alanının konumunu ve erişimini kontrol edin.
3. Ankrajı yüzey, yük ve taşıyıcı yapıya göre seçin; duvar veya direkte doğaçlama sabitleme yapmayın.
4. Ankraj hazırlığını proje ve ürün kılavuzuna göre yapın.
5. Braketi belirtilen parçalar ve sıkma değerleriyle sabitleyin.
6. Modelin sınırları içinde yönlendirin ve bağlantıları kilitleyin.
7. İletken ve klemensleri armatürle tesisat şemasından tanımlayın. Kaynağı bilinmeyen bir kablonun rengi işlevini tek başına belirlemez. Gerektiğinde koruma iletkenini ve bağlantıların sızdırmazlığını doğrulayın.

Aşağıdaki görsel üç sabitleme düzenini karşılaştırır:

Görsel açıklaması ve metni

• 1. Duvara montaj
• 2. Yüzeye montaj
• Her montaj, üreticinin tam modele ait prosedürüne göre yapılmalıdır.
• 3. Tabana montaj

Videoyu yönlendirici kaynak olarak kullanmadan önce gösterilen düzeni modelin montaj kılavuzuyla karşılaştırın.

Her LED projektör dim edilebilir mi?

Siparişte dim edilebilir projektör varyantının uygun sürücü ve kontrolü içerdiğini doğrulayın. Bir ürünün LED olması, yalnız aç/kapa çalışan sürümün dim edilebileceği anlamına gelmez.

LED projektör neden titreşebilir?

Teşhiste LED armatürün ışık titreşimini besleme, modül, sürücü ve kontrol bütünü üzerinden inceleyin. Bu olası kaynaklar kontrol edilmeden tek bir neden atamayın.

1 W LED için verilen 280–300 mA ve 3,0–3,4 V örnekleriyle bütün modüllere teşhis koymayın. İzin verilen değerleri ilgili veri sayfasından alın. Aşırı yük hasar verebilir; fakat titreşimin nedenini ayırmak için tesisatın kontrolü gerekir.

Gerekli ölçümler yapılmadan kararsız beslemenin bir kondansatörden kaynaklandığını söylemeyin. Arızalı bileşeni belirlemek için sürücü ve bağlantılı parçalar uzman tarafından incelenmelidir.

Açılıp kapanma döngülerinde aşırı ısı sürücü korumasını devreye sokabilir. 20 W için tasarlanmış gövdeye 30 W yerleştirmek ısıl değerlendirme gerektiren bir değişiklik örneğidir; bütün titreşim olaylarının açıklaması değildir.

İçeride nem şüphesi varsa ürünü kullanım dışı bırakıp uzman kontrolü isteyin. Dışarıdan sızdırmazlık malzemesi sürmek tek başına çözüm değildir; su bağlantıları, modülleri veya elektroniği etkilemiş olabilir.

Projektör neden hiç yanmaz?

• Olası nedenler arasında besleme, bağlantı ve bileşen arızası bulunur. Teşhis, armatür ve devre güvenli koşullara getirildikten sonra yapılmalıdır.
• Besleme, modül veya bağlantı arızasını yetkin personele kontrol ettirin. Kamera bağlamayın ve gelişigüzel köprüleme yapmayın; eski kaynaktaki bu öneri geçerli onarım yöntemi değildir. Üreticinin garanti ve servis yolunu izleyin.

LED projektör özelliklerini koşullarıyla değerlendirin

Karşılaştırmada projektörün ışın açısını yararlı yüzeye göre dar, geniş veya asimetrik optikler arasında seçin. 120–180° gibi bir aralık, daha az ışık kirliliği garantisi değildir. Hedef dışı yayılımı sınırlamak için dağılım, perdeleme ve yön birlikte düzenlenmelidir.

Tam armatürün akısını ve giriş gücünü aynı koşullarda karşılaştırın. Çalışma süresi, kontrol ve değiştirilen ürün tasarrufu etkiler. 100–150 lm/W örnekleri güncel pazarın üst sınırı değildir; otomatik %80 tasarruf kanıtı olarak da kullanılamaz.

50.000 saat beyanında akı korunumu ölçütünü ve ısıl koşulları sorun. Bu süre her eski lambanın iki katı ömür demek değildir. Kaynaktaki 2013’ten itibaren yedi yıldan fazla çalışan ürün anlatısı, bütün seriye uygulanabilecek bir test sonucu değildir.

Gereksinimanında yanma ise, kontrol ve tam armatürün tepkisini doğrulayın. LED kaynak, deşarjlı lambanın tipik ısınma sürecine ihtiyaç duymaz; sistem davranışı yine de kontrol düzeniyle birlikte değerlendirilmelidir.

Akı azalmasını diğer bileşen arızalarından ayırın. Model için akım, sıcaklık ve test koşullarını isteyin. Kaynağın 3.000 saatte %1 ve 10.000 saatte %3 kayıp örnekleri, bütün LED ürünlere genellenemez.

Hangi parçanın nasıl değiştirilebildiğini ve korumanın nasıl sürdürüleceğini doğrulayın. Başka ışık kaynağıyla eski gövde yeniden kullanılırsa oluşan bütün ürün değerlendirilmelidir. Onarım yöntemi bilinmeyen bir model otomatik olarak tamir edilebilir sayılmaz.

Saha sınırındaki ışığı işletme saatleriyle birlikte yönetin

Gecenin tamamında kullanılmayan bir sahada kontrol senaryosu, çevreye taşan ışığı azaltmanın bir parçasıdır. İlgili yerel koşulları doğrulayarak tam çalışma, azaltılmış seviye ve kapalı saatleri tanımlayın. Her senaryoda gerekli görev ışığını koruyun; yalnız sensör eklemek, kötü yönlendirmeyi veya uygunsuz optiği telafi etmez.

Alternatif üründe bütün bağlantılı parçaları kontrol edin

Başka model önerildiğinde yalnız akıyı değil; taşıyıcı, yön, kontrol ve beslemeyi de karşılaştırın. Hesap ve bakım üzerindeki değişiklikleri belgeleyin. Daha düşük watt, işi karşılamayan dağılımı veya teklifte eksik aksesuarı gizlememelidir.

Siparişten önce model, hesap ve montaj koşulları aynı dosyada buluşmalıdır. Optik, aksesuar, kontrol ve yönlendirmeyi kaydedip kurulum sonrasında temsilî alanda sonucu kontrol edin. Onaylı veriyi değiştiren bir varyantı etkisini değerlendirmeden kabul etmeyin. Fiyat ve güç, belgelenmiş ve bakım yapılabilir bir çözümün parçası olarak karşılaştırılmalıdır.
