Kamaşma kontrollü LED armatürler: optik, yansıma ve UGR

Bir armatürün üzerinde «kamaşma önleyici» yazması, her konumda rahat görüneceğini kanıtlamaz. Tavanda fark edilmeyen kaynak masadan veya koltuktan rahatsız edebilir. Ofis, ev veya mağazada seçim yaparken gözün yönünü, yüzeyleri ve gerçek görevleri belirleyin. Bu rehber, optiklerle UGR bilgisini bu kullanım koşullarına bağlar.

Kamaşma göstergeleri birbirinin yerine kullanılmamalıdır. GR, BGI ve CGI farklı yöntem ve uygulama koşullarına sahiptir. UGR belirli iç mekânlarda rahatsızlık kamaşmasını değerlendirirken yol aydınlatmasındaki eşik artışı TI, görmeyi zorlaştıran kamaşmayla ilgilidir. Uygulamaya uygun yöntemi seçin.

Ticari bir sayıyı bütün odanın sonucu saymak yerine ilgili yöntem ve fotometrik veriyi kullanın. LED yüzeylerinin düzgün olmayan parıltı dağılımı için yöntemin sınırlarını ve gerekli ek değerlendirmeleri dikkate alın.

UGR’nin temel değişkenlerini anlamak için aşağıdaki bağıntı kullanılabilir:

Birleşik kamaşma derecesi: UGR = 8 × log10[(0,25 / Lb) × Σ(Li² × ωi / pi²)]. Bağıntı, kaynakların etkisini arka plan parıltısıyla ilişkilendirir.

Yöntemin uygulama alanına uyun. Küçük kaynaklara veya farklı geometriye denklemi gelişigüzel uyarlamayın.

Lb, cd/m² cinsinden arka plan parıltısı; pi, Guth konum indisidir. Li, gözlemci yönündeki ışık yayan yüzeyin ortalama parıltısını cd/m² ile; ωi, o yüzeyin katı açısını sr ile ifade eder. Değişkenleri eksik bir bağıntı geçerli UGR hesabı değildir.

Aynı yöntem ve koşullarda daha düşük değer, daha az rahatsızlık kamaşması eğilimini gösterir; herkes için konfor garantisi değildir. Kaynaktaki 10–30 aralığı örnektir. Sonuç; gözlemci, arka plan, kaynak konumu, görünür büyüklük ve parıltıyla ilişkilidir.

Hesap sonucuyla birlikte geometriyi ve gözlem noktalarını kaydedin. Gerekli parıltı ve fotometri verileri olmadan yalnız son sayıyı karşılaştırmak yeterli değildir.

Kaynağı yalnız girişten değil, her çalışma konumundan gözleyin

Numuneyi normal oturma ve ayakta durma noktalarından inceleyin. Girişte gözden uzak olan armatür masadan veya kanepeden görülebilir. Bu deneme; yer değiştirme, farklı yönlendirme veya uyumlu aksesuar arasındaki seçimi destekler.

Kamaşma görüşü nasıl etkiler?

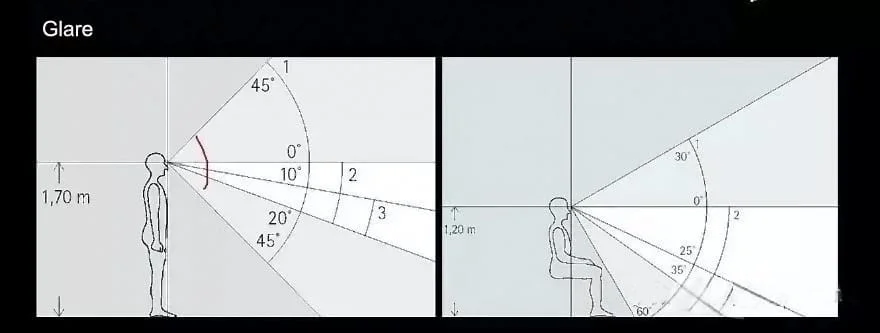

Doğrudan görülen kaynakla başka yüzeyden yansıyan ışığı ayırın. Uygunsuz parıltı dağılımı rahatsızlık yaratabilir veya görmeyi zorlaştırabilir. İncelemeyi kaynağın bakışa göre verdiği 30° üst ve 60° alt örneğiyle sınırlamayın; gerçek görevler ve konumlar değerlendirmeye dahil edilmelidir.

Kamaşmayı fotobiyolojik güvenlikle aynı konuya indirgemeyin. Rahatsız edici sahneyi görüş ve konfor için düzeltin; özel değerlendirme olmadan rahatsızlığı kalıcı göz hasarının kanıtı olarak sunmayın.

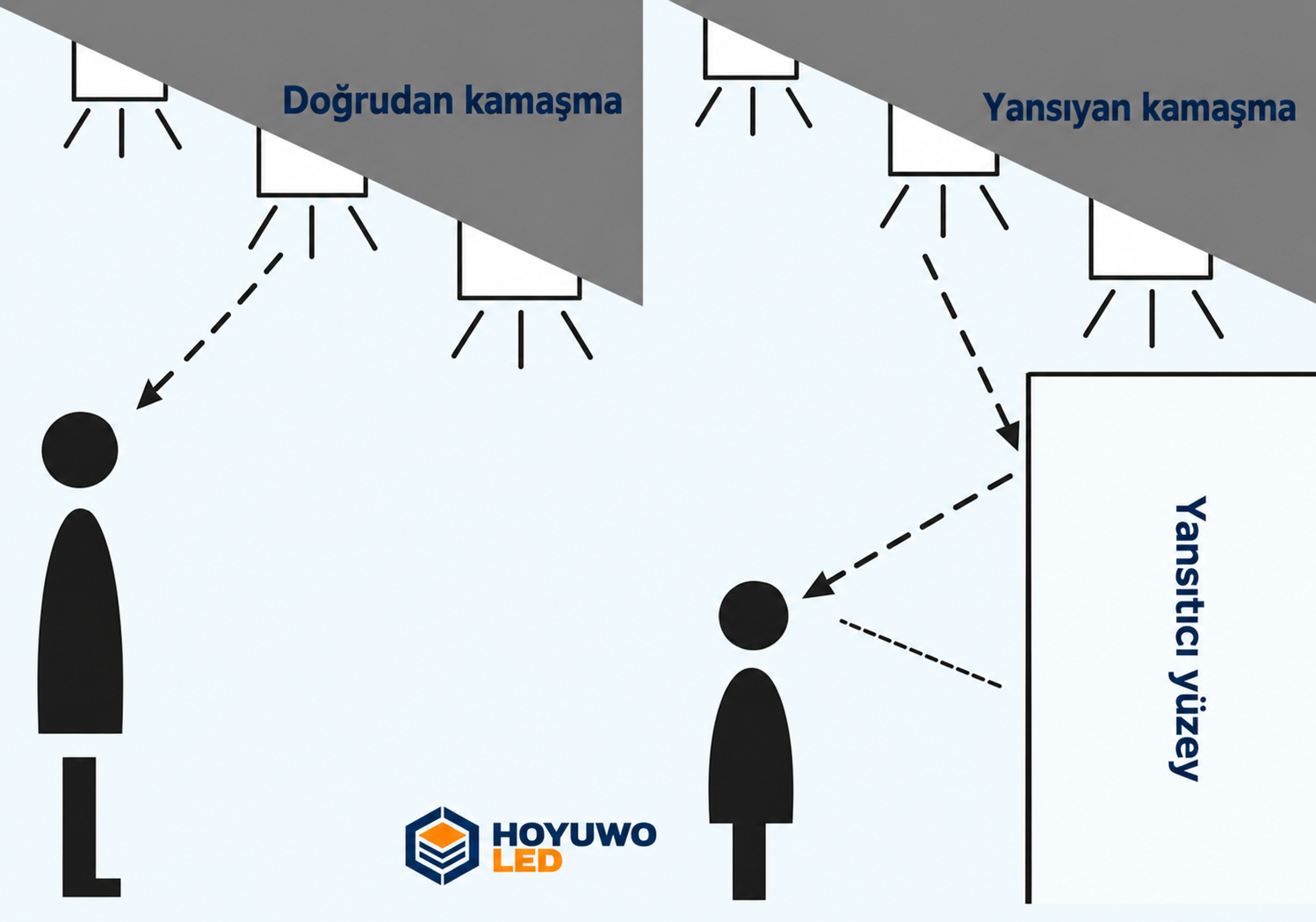

Doğrudan ve yansıyan kamaşmayı ayırma

Rahatsızlığın kaynağını görev ve bakış konumuyla birlikte inceleyin. Görüş alanındaki yoğun kaynak doğrudan kamaşmaya katkı sağlayabilir. Işık ekran, ayna veya parlak kaplamadan geliyorsa yansıyan bileşeni değerlendirin.

Görsel açıklaması ve metni

• Doğrudan kamaşma
• Yansıyan kamaşma
• Yansıtıcı yüzey

LED yüzeyinde ortalama parıltı her ayrıntıyı anlatmaz

CIE 232:2019, çok düzgün olmayan kaynak parıltısında klasik UGR yaklaşımının rahatsızlığı düşük tahmin edebildiğini açıklar. Değerlendirme için kaynak alanının parıltı görüntüsü üzerinden belirlenmesini ele alır. Bu nedenle LED noktalarının belirgin olduğu bir modelde yalnız genel UGR etiketine dayanmayın; kullanılan yöntem ve ek verileri sorun. Temel yöntemde gözlem konumu ve bakış yönünün önemi CIE 117-1995 kapsamında açıklanır.

Kaynakta uygulamaya göre verilen UGR örnekleri

Bir değeri kullanmadan önce görevi, yöntemi ve proje şartını kontrol edin. 2014’ten beri AB’de her armatür için tek bir genel zorunluluk bulunduğu iddiası kullanılmamalıdır. Katalog UGR’si çoğu kez referans oda ve yerleşime bağlıdır; gerçek değerlendirme tanımlı montaj koşullarında yapılır.

Uygulama türü	Kaynakta aktarılan UGR değerleri
Fabrika, enerji tesisi veya kontrol odası	16
Tasarım ofisi veya çizim odası	16
Havaalanı veya kontrol kulesi	16
Genel ofis işleri	19
Toplantı veya eğitim alanı	19
Derslik	19
Hastane servisi	19
Mağaza ve satış alanı	22
Restoran, otel, yemek veya ziyafet salonu	22

Tablodaki değerler kaynaktan aktarılan örneklerdir. Bina adına bakarak tek şart belirlemek yerine ilgili işin ve projenin gerekliliklerini doğrulayın.

UGR sonucunu, yöntemin kapsamı içinde yansımalar ve gerçek kullanım konumlarıyla birlikte değerlendirin. UGR 19 herkesin mutlaka rahatsız olacağı anlamına gelmez; UGR < 19 da bütün uygulamalar için evrensel bir şart değildir.

HOYUWO LED’den tam model ve aksesuar bilgisi isteyin. UGR beyanı varsa hesap koşullarını veya tablosunu talep edin. Gerekli olduğunda numuneyi mekânda deneyin; ekran, ayna ve parlak yüzey yansımaları tek bir sayıdan anlaşılamaz.

LED kamaşmasını azaltmak için yedi seçenek

Önce armatürün konumunu ve yönünü gözden geçirin; ardından uyumlu optik ve aksesuarları değerlendirin.

Önlemleri kullanılacak model ve gerçek mekânda deneyin. Montaj konumu, ışık yayan alanın büyüklüğü, perdeleme ve optik kaynağın görünürlüğünü değiştirir.

Perdeleme açısı > 30° örneği

Kaynağın 30° veya >30° perdeleme örnekleri her konumda kamaşmadan korunmayı garanti etmez. Etkiyi gözlemci konumu ve montaj geometrisiyle değerlendirin.

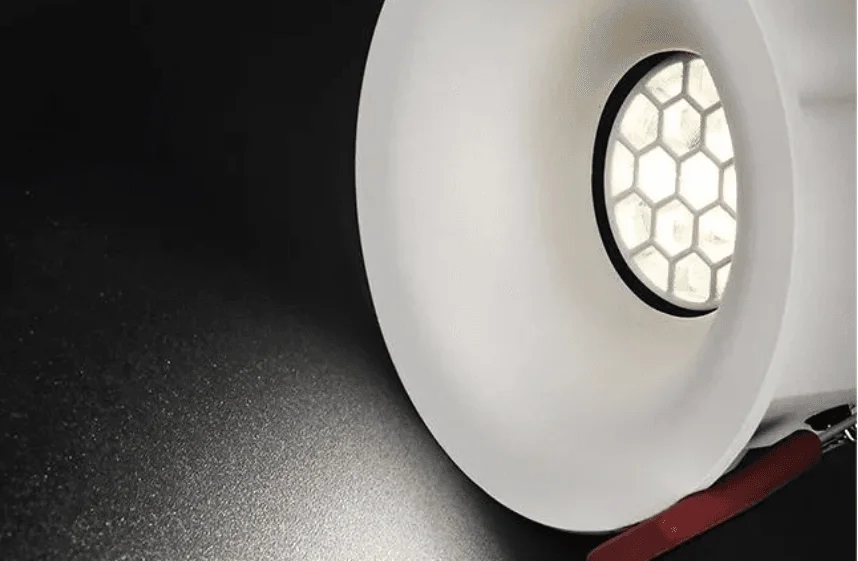

Petek ızgara

Petek ızgara bazı yönlerde kaynağın görünürlüğünü sınırlar; bütün ışığı kesmez. Ek armatür gerekip gerekmediğini karar vermeden önce ızgaralı fotometriyi ve görev üzerindeki sonucu kontrol edin. Akı ve dağılım değişimini hesaba katın.

Derine yerleştirilmiş ışık kaynağı

Derin optik seçerken fotometriyi ve tavanda kullanılabilir derinliği kontrol edin. Kaynak bazı açılardan daha az görünebilir; fakat bu bütün kamaşma olasılığının ortadan kalktığı anlamına gelmez.

Siyah reflektör

Siyah veya mat reflektör bazı iç yansımaları azaltabilir. Yine de kaplama tek başına daha iyi sonuç garantisi değildir. Tam armatürün akı ve dağılımını seçeneklerle birlikte karşılaştırın.

Cam difüzör

İşlenmiş veya buzlu cam, ışık yayan yüzeyin görünür parıltısını ve dağılımını değiştirir. Değerlendirmede yüzey büyüklüğünü, akıyı ve gerçek bakış konumlarını birlikte kullanın.

Siperlikler ve kanatçıklar

Yönlendirilebilir spotta siperlik belirli yönlere yayılımı sınırlayabilir. Görevden gerekli ışığı alıp almadığını ve başka konumda yoğun kaynak oluşturup oluşturmadığını deneyin. Boyut ve etki, modelle montaja bağlıdır.

Boyuna veya çapraz ızgaralar

Kurulan gerçek ızgaranın dağılım eğrisini kullanın; geometri akıyı ve dağılımı değiştirir. Aksesuar yalnız tasarlandığı bakış yönlerinde kaynağın görünürlüğünü sınırlamak için değerlendirilmelidir.

Ekran ve masa yönü değiştiğinde yansımayı yeniden kontrol edin

Türkiye’de varsayımsal bir ofiste masanın döndürülmesi, aynı armatürlerle ekranda yeni bir yansıma oluşturabilir. Normal oturma yüksekliğinde ekranı açık ve koyu içerikle inceleyin. Kaynağı yalnız tavanda aramayın; parlak masa ve bölmeler de görüşe katkı sağlayabilir. Mobilya değişikliklerini bakım kaydına ekleyip gerektiğinde yerleşim veya yönlendirmeyi yeniden değerlendirin.

Ürün örnekleri: kamaşma kontrollü tavan armatürleri — HOYUWO LED ürün seçenekleri

Ticari iç mekân LED downlight — beyan edilen UGR <19

Yönlendirilebilir LED downlight — 55–75 / 90–95 / 115–120 mm delik

7–20 W yönlendirilebilir çerçevesiz downlight — kamaşma kontrolü

Sıva üstü yönlendirilebilir LED spotlar

Armatürü normal kullanım konumlarından gözleyip açı, montaj ve perdelemeyi karşılaştırın. Çerçevesiz, derin optikli veya sıva üstü seçenekler incelenebilir. Kaplama ve ürün adı tek başına konfor kanıtı değildir.

Modelle birlikte hesap koşullarını da saklayın

UGR kullanılan teklifte gözlemcileri, yerleşimi ve hesap koşullarını onaylı optik ve aksesuarlarla birlikte kaydedin. Mobilya veya armatür yapılandırması değişirse önceki doğrulamanın hâlâ geçerli olup olmadığı bu dosyadan incelenebilir.

Son kontrolü bitmiş yüzeyler ve gerçek çalışma konumlarıyla yapın. İlave güç veya aksesuar eklemeden önce kaynağı, yansımayı ve yönlendirmeyi inceleyin. Kabul edilen optikleri ve hesap koşullarını saklayın. Koltuk, masa veya yedek parça değiştiğinde hangi koşulların korunacağı böyle açık kalır.
