LED armatürün IP derecesini maruz kaldığı koşullara göre seçmek
Armatürün yalnızca içeride veya dışarıda bulunması IP seçimini açıklamaz. Önce tozla ve suyla nasıl temas edeceğini tanımlayın; ardından kodu kılavuzla birlikte okuyun. Bu rehber özellikle geçici daldırmayla sürekli su altında kullanımı ayırır. IP gövdenin katı cisimlere ve suya karşı korumasını anlatır; bütün çevresel performansların özeti değildir.
IP kodunun anlattıkları ve sınırları
Ayrıca inceleyin: etanj LED armatürler. IP’den darbe, patlama veya kimyasal dayanım sonucu çıkarmayın. Daldırma derecesi her temizlik işlemine uygunluğu göstermez. Aşağıdaki temel tablolar katılar için 0–6, su için 0–8 düzeylerini açıklar; ayrıca IPX9 bulunur. IEC 60529, katı cisim ve su korumasını ayrı rakamlarla tanımlar.

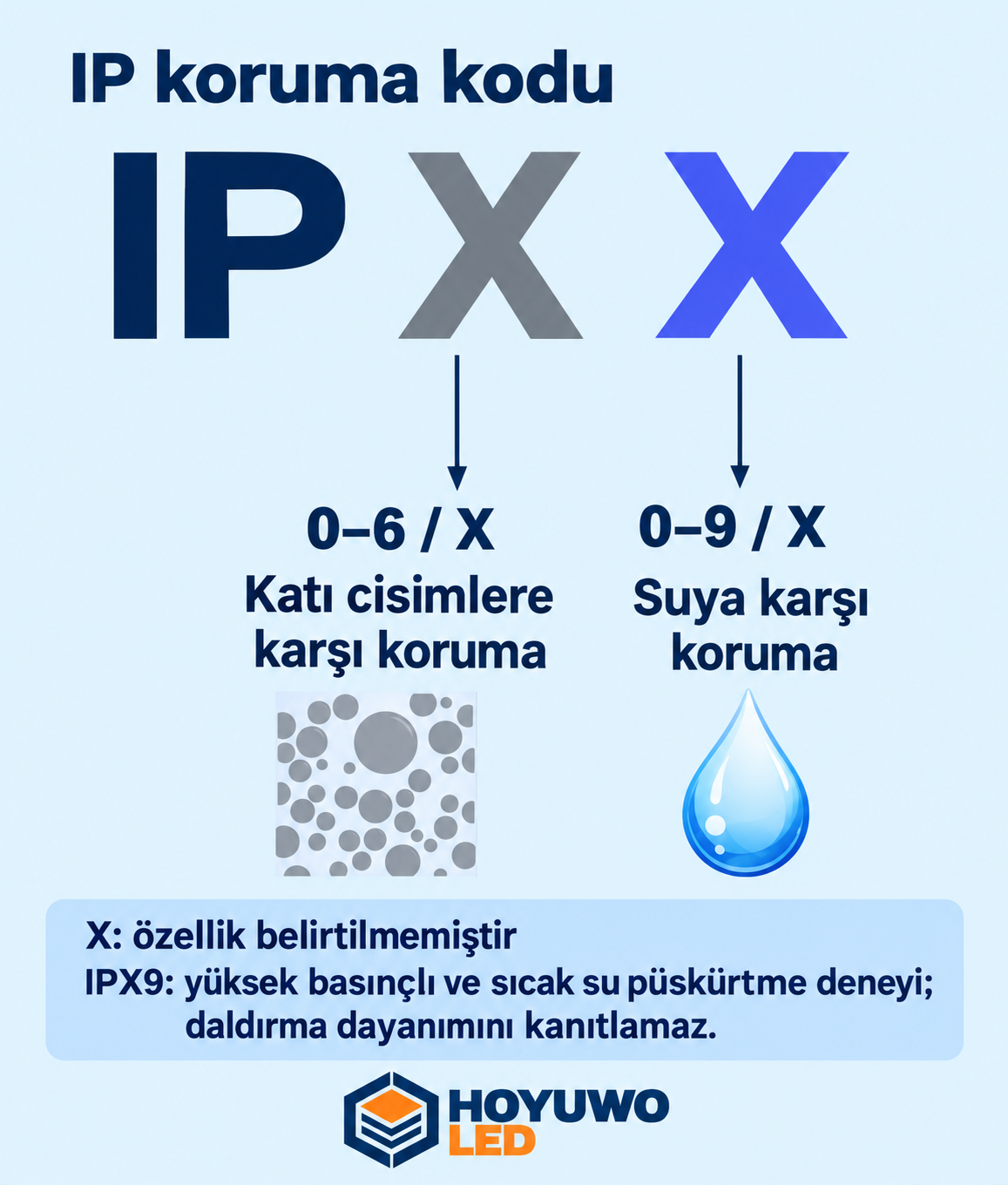

Görsel açıklaması ve metni
- IP kodunda iki koruma konumu bulunur; bir özellik belirtilmiyorsa ilgili konumda rakam yerine X kullanılır. X, sıfır ile aynı anlama gelmez.
- Birinci konum 0–6 veya X: tehlikeli parçalara erişime ve katı yabancı cisimlerin girişine karşı koruma.
- İkinci konum 0–9 veya X: su girişine karşı koruma. Eski görselin 0–8 aralığı eksiktir; IPX9 yüksek basınçlı ve yüksek sıcaklıklı su püskürtme deneyini kapsar, daldırma veya diğer su püskürtme derecelerini kendiliğinden sağlamaz.
Katı cisim ve su deneylerini aşağıdaki ayrı tablolarda karşılaştırabilirsiniz:
İlk rakam: katı cisimler ve toz
İlk rakam, tehlikeli bölümlere erişim ve katı cisim girişi karşısındaki korumayı belirtir. Bazı düzeyler toz korumasını da kapsar.
| Rakam | Koruma kapsamı | Açıklama |
| 0 | Katı cisimlere karşı beyan edilmiş koruma yoktur. | Koruma yok |
| 1 | Çapı en az 50 mm katı cisimlere karşı koruma | En az 50 mm cisimlere ve elin tersiyle erişime karşı koruma. |
| 2 | Deney koşullarında parmakla erişime ve çapı en az 12,5 mm katı cisimlere karşı koruma. | Çapı en az 12,5 mm katı cisimlere karşı koruma |
| 3 | Çapı en az 2,5 mm katı cisimlere karşı koruma | Aletle erişimi ve en az 2,5 mm katı cisim girişini önler. |
| 4 | Çapı en az 1,0 mm katı cisimlere karşı koruma | En az 1 mm cisimlere karşı korur; bu rakam toz geçirmezlik beyanı değildir. |
| 5 | Tam sızdırmaz olmayan toz koruması | Toz girebilir; ancak ilgili deneyde çalışmayı veya güvenliği bozacak miktarda olmamalıdır. |
| 6 | Toz geçirmezlik | Deneye göre toz geçirmezlik. %100 ifadesi diğer bütün etkenlere dayanımı anlatmaz. |
İkinci rakam: su ve deney koşulları
İkinci rakam, ilgili deney kapsamında suya karşı korumayı belirtir.
| Rakam | Koruma kapsamı | Deneyin açıklaması |
| 0 | Koruma yok | Suya karşı beyan edilmiş koruma yoktur. |
| 1 | Düşey su damlalarına karşı koruma. | Deney koşullarında düşey damlalar zararlı etki oluşturmamalıdır. |
| 2 | Gövde 15°’ye kadar eğikken düşey damlalara karşı koruma. | Gövde 15°’ye kadar eğikken düşey su damlaları. |
| 3 | Püsküren suya karşı koruma; daldırmayı belirtmez. | Düşeyden 60°’ye kadar püsküren su, deney koşullarında zararlı etki oluşturmamalıdır. |
| 4 | Su sıçramasına karşı koruma. | Her yönden sıçrayan su, deney koşullarında zararlı etki oluşturmamalıdır. |
| 5 | Su jetlerine karşı koruma | Süresi yöntem ve gövde ölçülerine bağlı, en az 3 dakikalık jet deneyi; zararlı etki oluşmamalıdır. |
| 6 | Güçlü su jetlerine karşı koruma. | İlgili yönteme göre en az 3 dakikalık güçlü jet deneyi; zararlı etki oluşmamalıdır. |
| 7 | Geçici daldırmaya karşı koruma. | Kaynak deneyi 30 dakika ve 1 m diye özetler. Kesin koşullar yönteme ve gövde ölçülerine bağlıdır; bu değerler sürekli su altında çalışma izni değildir. |
| 8 | Uzun süreli daldırmaya karşı koruma. | Derinlik, süre ve diğer koşullar üretici tarafından belirtilmelidir. |
İç mekânda yoğun temizlik olabilir; dış mekân ise yağmurdan korunmuş olabilir. Bu nedenle IP22, IP44, IP54, IP65, IP66, IP67 ve IP68’i yalnızca iç/dış konumuyla sınıflandırmayın. Uygunluk gerçek maruziyete bağlıdır.
Suyla teması biçimiyle tarif edin
Talepte yağmuru, doğrudan temizliği, birikmeyi ve daldırmayı ayırın. Montaj konumu ve çevre koşullarını ekleyin. Yalnızca “dış mekân” demek, farklı doğrulamalar gerektiren etkileri açıklamaz.
LED armatür için IP nasıl seçilir?
| IP kodu | Katı cisimlere karşı koruma | Suya karşı koruma |
|---|---|---|
| IP20 | En az 12,5 mm katı cisimlere ve deneyde tanımlanan tehlikeli bölümlere erişime karşı koruma | Suya karşı beyan edilmiş koruma yok |
| IP23 | IP2X ile aynı | Düşeyden 60°’ye kadar püsküren su |
| IP44 | En az 1 mm katı cisimlere karşı koruma | Her yönden su sıçraması |
| IP54 | Zararlı miktara ulaşmayan sınırlı toz girişi | Her yönden su sıçraması |
| IP65 | Toz geçirmez | Su püskürtme jetleri |
| IP66 | Toz geçirmez | Güçlü su jetleri |
| IP67 | Toz geçirmez | Standart deney koşullarında geçici daldırma |
| IP68 | Toz geçirmez | Üreticinin belirlediği koşullarda sürekli daldırma |
Bağlantı ve kutular bütün sisteme uygun olmalıdır. Daldırma beyanı, jet deneyinin de geçildiğini göstermez. IP68 için süre, derinlik ve izinli kullanımı doğrulayın; evrensel bir metre sınırı koymayın. Zemine gömme, sauna, havuz ve banyoda ortamı ayrıca değerlendirin. IP; kimyasal, ısıl, korozyon veya buhar dayanımı kanıtı değildir.
IP22 armatürlerde korumanın kapsamı
Bazı ürünlerde IP22 bulunabilir. İlgili model grubu: ray aydınlatması. Konumu yalnızca iç mekân olduğu için seçmeyin. Derece, en az 12,5 mm katı cisimlere ve gövde 15°’ye kadar eğikken düşey damlalara karşı deney korumasını anlatır.

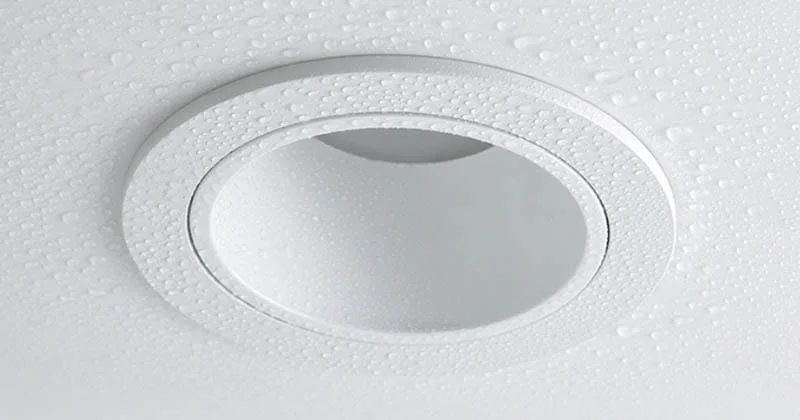

IP54 armatürlerde korumanın kapsamı
IP54 kullanmadan konumu ve maruziyeti doğrulayın. Toz korumasıyla sıçrama korumasını birleştirir; tamamen toz geçirmez değildir. Her balkon, mutfak veya banyoya otomatik uygunluk vermez.
IP65 armatürlerde korumanın kapsamı
İlgili ürün grubu: banyo için downlight ve Yol aydınlatması. IP65 toz geçirmezlik ve su jetine karşı koruma belirtir; uygun koşullarda dış mekân veya temizlik için yararlı olabilir. Patlamaya karşı korumayı kanıtlamaz. Kimya tesisi veya maden ayrıca özel değerlendirme ve belgeler gerektirebilir.
IP66 armatürlerde korumanın kapsamı
IP66’yı su altında kullanım izni saymayın. Güçlü su jetleriyle ilgilidir; projektörlerde veya şu ürünlerde bulunabilir: dış mekân gömme armatürleri.
IP67: geçici daldırma
Zemine gömme armatürlerde bağlantı, drenaj ve montajı doğrulayın. IP67, deneyle belirlenmiş geçici daldırmayı kapsar; sürekli su altında çalışmayı otomatik olarak onaylamaz. Daha yüksek IP evrensel ömür garantisi değildir.

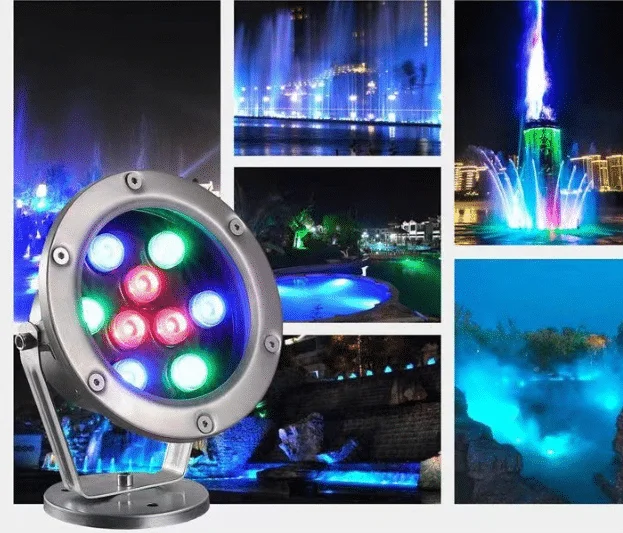

IP68: beyan edilen daldırma koşulları
İlgili ürün grubu: havuz aydınlatması çözümleri. Sistemi yalnızca 304 paslanmaz çelik veya 12/24 V AC/DC kullandığı için uygun saymayın; bunlar kaynak örnekleridir. IP68 için üreticinin izin verdiği kullanım, sıcaklık, derinlik ve uzun süreli daldırma koşullarını doğrulayın.
Armatürü, bağlantıları ve aksesuarları birlikte doğrulayın
Seçimi maruziyete göre yapın; aksesuar ve birleşimlerin korumasını sürdürün. Her iç mekâna IP54 zorunluluğu koymayın veya bütün dış mekânlarda IP65–IP66’yı yeterli saymayın. Daldırmada IP68’i beyan edilen kullanım koşullarıyla birlikte değerlendirin.
Model talebinde montaj konumunu, tozu ve suyla teması açıklayın.
Armatür açıldığında veya aksesuar değiştiğinde conta, kapak ve bağlantıları talimatlara göre kontrol edin. İzin verilen yedek kodlarını saklayın; gövdenin beyanı uyumsuz bir birleşimi telafi etmez.
IPX9, diğer su deneylerinin yerine geçmez
IEC 60529’a 2013 değişikliğiyle eklenen IPX9, yüksek basınçlı ve sıcak su jetine ilişkin deney kapsamıdır. Tek başına IPX9; IPX5, IPX6, IPX7 veya IPX8 koşullarına uygunluk göstermez. Birden fazla maruziyet varsa ilgili derecelerin birlikte belgelenmesi gerekir. Deneyler tatlı suyla yapılır; temizlik kimyasalları ayrıca değerlendirilmelidir. Kaynak: IEC 60529:1989/AMD2:2013.
X işaretini sıfırla karıştırmayın
IP kodunda X, ilgili rakamın belirtilmediğini gösterir; kendiliğinden sıfır düzeyi veya tam koruma anlamına gelmez. Örneğin yalnızca su tarafı beyan edilen bir üründen katı cisim koruması çıkarılmamalıdır. Siparişte ihtiyaç duyulan her iki koruma başlığını ve gerçek montaj koşullarını açıkça belirtin.
Beyan edilen korumayı gerçek maruziyetle eşleştirin. Siparişten önce tozu, temizlik maddesini, erişimi ve suyla temas biçimini açıklayın: damla, rüzgârlı yağmur, yıkama, birikme veya daldırma. Armatürle aksesuarların uyumunu doğrulayın; uygun olmayan kutu veya kablo bütün sistemi etkiler. Bakımda kapak ve contaları kılavuza göre kontrol etmek için belgeleri saklayın.
