Kule vinç ve gece şantiyesi için LED projektörler
Şantiyede gece çalışırken vinçten uzaktaki çalışma alanına yönlendirilen yüksek ışık akısı yararlı olabilir. Yüksek direk, spor sahası veya başka bir dış alanda optik, sabitleme ve koruma gereksinimi ayrı kontrol edilmelidir. Işığı çalışma bölgesine yönlendirip yakın yollar ve konutlar üzerindeki etkisini değerlendirin. Kaynak tabloda bazı güçler için olağandışı ışık akısı aralıkları vardır; seçimden önce model föyüyle doğrulanmalıdır.
- LED çipleri: Philips SMD3030
- CRI seçenekleri: >70 veya 80
- Renk sıcaklığı: 2700–6000 K
- SDCM：<5
- LED güç kaynağı marka seçenekleri: Sosen / Moso / Meanwell / Philips / Suncom
- Giriş gerilimi: 110–277 V AC, 50/60 Hz; seçilen sürücünün aralığını teyit edin
- Işık etkinliği: 110–130 lm/W
- Güç faktörü: >0,95
- Toplam harmonik bozulma: <%10
- Malzeme: alüminyum basınç döküm gövde, temperli cam ve 180° ayarlı braket
- Yüzey: mat siyah
- Koruma derecesi: IP65
- Darbe dayanımı: IK08
- Çalışma sıcaklığı: −25 ile +55°C
- Beyan edilen ömür: >50000 saat
- Beyan edilen uygunluk: CE ve RoHS
- Üretici garantisi: 3/5 yıl
| Model kodu | Güç | Boyutlar | Işın açısı | Işık akısı | Teknik föy |
|---|---|---|---|---|---|
| HOYUWO-FL-300WG | 300 W ±%5 | Ø367*H379mm | 25° / 60° | 36000-39000lm | Teknik föy isteyin |
| HOYUWO-FL-400WG | 400 W ±%5 | Ø426*H488mm | 60° | 48000-50000lm | Teknik föy isteyin |
| HOYUWO-FL-500WG | 500 W ±%5 | Ø426*H488mm | 60° | Modelin fotometrik raporuyla doğrulanmalıdır | Teknik föy isteyin |
| HOYUWO-FL-800WG | 800 W ±%5 | Ø448*H573mm | 60° | Modelin fotometrik raporuyla doğrulanmalıdır | Teknik föy isteyin |
| HOYUWO-FL-1000WG | 1000 W ±%5 | Ø508*H573mm | 60° | Modelin fotometrik raporuyla doğrulanmalıdır | Teknik föy isteyin |
- PWM/0-10V/DALI dimleme
- Acil durum kiti
Sipariş öncesi seçim ölçütleri
Bağlantı kutusu, konnektör ve kablo rakorunun sızdırmazlığını ayrı değerlendireceğiz. Gövdenin IP derecesi, sahada yapılan bağlantıların korumasını kendiliğinden doğrulamaz.
Hesapta ışın yönlerini ve komşu mülklere, pencerelere veya yollara ulaşan ışığı kontrol edeceğiz. Çalışma alanındaki aydınlık düzeyi ile hedef alan dışına taşan ışığı birlikte değerlendireceğiz.
- Futbol sahası aydınlatması
- Depo aydınlatması
- Yüksek direk aydınlatması
- Kule vinç aydınlatması
- Futbol sahası aydınlatması
Geniş alan veya dış yüzey için uygun sürümü ve yönlendirmeyi seçin. Hesap, ışığın kullanılacak çalışma bölgesinde yoğunlaştığını doğrulamalıdır.
Montaj hazırlığından önce seçilen modelin kılavuzunu ve föyünü alacağız. Tüm sürümlerin aynı olduğunu varsaymadan bunları aşağıdaki şemayla karşılaştıracağız.
Montajdan önce taşıyıcıyı, ayarlı braketi, bağlantı sızdırmazlığını ve bakım erişimini kontrol edeceğiz. Nihai yönlendirmeyi aydınlatma hesabıyla belirleyip sahada doğrulayacağız.
Sipariş öncesinde hangi ölçüler doğrulanmalı?
Sabitlemeyi Ø367 × H379 mm ölçülü HOYUWO-FL-300WG çizimine göre kontrol edeceğiz. Diğer sürümler farklı ölçülerde olabileceğinden ayrıca incelenmelidir.
Bu projektör nasıl yönlendirilir?
Montaj yüksekliği ve çalışma alanı belirlendikten sonra optik ile braket ayarını değerlendireceğiz. Gerekli yönlendirme aydınlatma hesabıyla belirlenecek.
Acil durum ışığı normal çalışmayla aynı mı?
Acil durum işlevi varsa batarya, süre ve bu moddaki ışık akısı veya gücü normal çalışmadan ayrı tanımlayacağız. Armatürün nominal gücü acil durum performansını otomatik olarak açıklamaz.
Hangi dimleme sistemi sipariş edilmeli?
Sürücüyü ve protokolünü tesisin kontrol sistemiyle birlikte seçeceğiz. Siparişte bu versiyona uygun birleşimi belirteceğiz.
Görsellerdeki bilgilerin erişilebilir metni

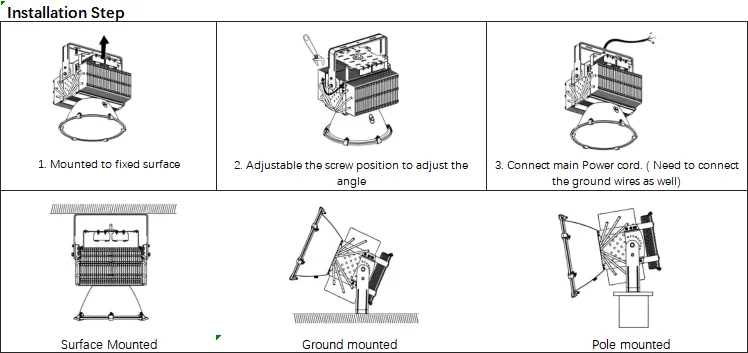

Görsel 1 · Montaj bağlantıları
- Montaj adımları
- 1. Sabit ve sağlam bir yüzeye monte edin.
- Yüzeye montaj
- 2. Vidanın konumunu değiştirerek
- eğim açısını ayarlayın.
- Zemine montaj
- 3. Enerji kesilmişken besleme kablosunu ve
- koruma iletkenini armatür şemasına göre bağlayın.
- Direğe montaj
