LED yüksek tavan montajı: sabitleme, bağlantı ve devreye alma

Montajdan önce armatürün ağırlığını, ankrajını, korumasını, beslemesini ve kontrolünü belgeleyin. UFO, kare ve lineer gövdelerin aynı bağlantıyı kullandığını varsaymayın. Taşıyıcı yapı ile elektrik tesisi birlikte değerlendirilmelidir. İşler, yetkin personelin beslemeyi ayırıp gerilimsizliği doğrulamasından sonra modelin kılavuzuna göre yapılır; bu yazının şemaları yalnızca sistemi anlamaya yardımcı olur.

Bakımı montajdan önce planlayın

Sürücü ve armatürün temizliğini talimatlara göre planlayın; öngörülen havalandırmayı koruyun. Toz ve yüksek sıcaklığın bütün sistemin davranışını bozmasını önleyecek bakım erişimini sağlayın.

Yüksek tavan armatürü montajından önceki kontroller

Montaj yüksekliği ve armatür aralığı nasıl belirlenir?

Güç	20W-50W	50W-100W	100W-120W	120W-150W	150W-200W	200W-300W	300W-500W
Montaj yüksekliği	3–5 m	5–8 m	8–10 m	10–12 m	12–15 m	15–18 m	18–30 m
Armatürler arası mesafe	3–5 m	5–8 m	8–10 m	10–12 m	10–12 m	12–15 m	12–15 m

Optik açısını projenin aydınlık düzeyi, kamaşma ve düzgünlük gerekleriyle birlikte değerlendirin.

Tabloyu ilk yerleşim fikri için kullanın; nihai adedi doğrudan tablodan çıkarmayın. Hesap engelleri, çalışma alanındaki düzgünlüğü ve optik dağılımını doğrulamalıdır.

LED yüksek tavan montajının maliyeti nedir?

Bağlantıları yetkili personele yaptırın; devreye alma, aksesuar, sabitleme ve erişimi teklife ekleyin. Maliyet, ülkeler arasında genel bir karşılaştırmadan değil bina ve iş kapsamından çıkarılır.

Diğer montaj kontrolleri

• Armatürün durumunu ve bütün aksesuarların bulunduğunu kontrol edin.
• İletkenleri, koruma düzenlerini ve yük dağılımını projeye göre boyutlandırın. Kaynaktaki beş halka ifadesi geçerli bir elektrik talimatı değildir.
• Armatürün elektriksel sınıfı gerektiriyorsa PE bağlantısını yapın. Gereklilik armatür sayısına bağlı değildir.
• Kabloları öngörülen elemanlarla sabitleyin; bağlantılara çekme yükü bindirmeyin veya gelişigüzel delik açmayın.
• Yanıcı malzemelere ve ısı dağılımını engelleyen yüzeylere karşı üreticinin mesafe talimatlarına uyun.

Bu rehber üç gövde geometrisini ayırır: lineer, kare ve UFO tipi dairesel.

Montajdan sonraki erişimi inceleyin

Makineler, raflar ve faaliyetler yerindeyken armatüre nasıl ulaşılacağını değerlendirin. Temizlik ve değişim alanını, yüksekte çalışma için uygun araçlarla birlikte sabitlemeden önce planlayın.

Her devrenin armatür ve kumandalarını tanımlayın. Ürün kodlarını onaylı şemayla saklayın. Kayıtlar, genel çizimi yeniden yorumlamadan arızayı ayırmaya ve uyumlu yedek seçmeye yardımcı olur.

LED yüksek tavan armatürü nasıl monte edilir?

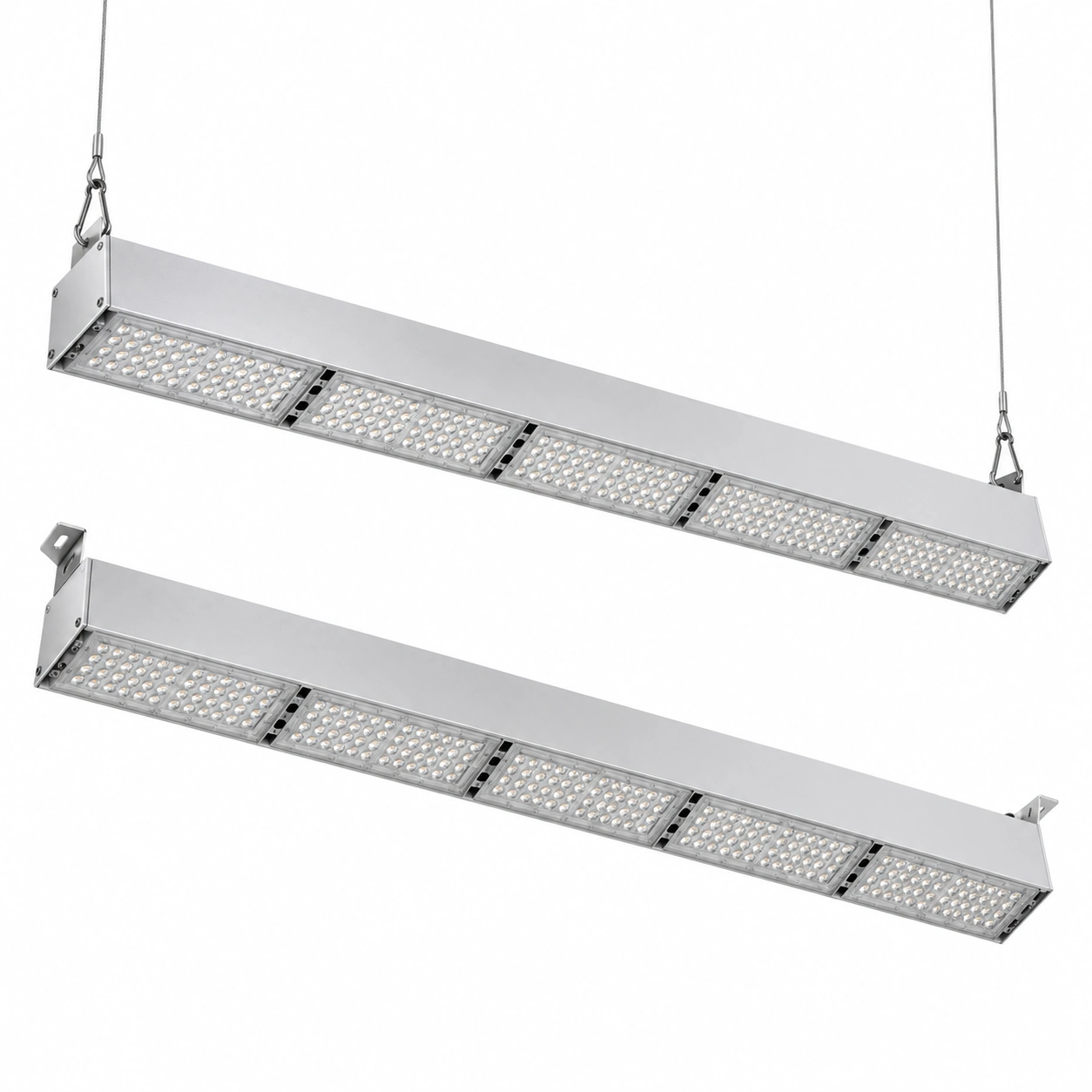

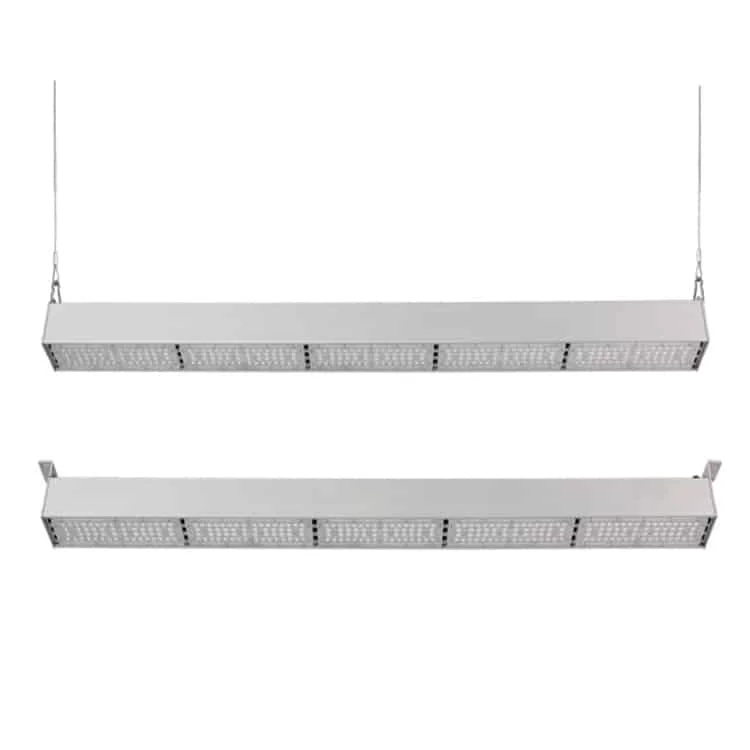

Her zaman ilgili modelin kılavuzunu kullanın. Bazı kare veya dairesel armatürler braket ya da askı, belirli lineer modeller ise kabloyla askı veya sıva üstü montaj kullanır. Gövde örnekleri bütün modeller için ortak yöntem tanımlamaz.

Dairesel ve kare armatürlerin montajı

1. Askılı montaj:

• Besleme ayrılmışken askı noktasının dayanımını ve kanca-halka uyumunu doğrulayın. Kaynakta 30 kg üzeri ve ağırlığın dört katını taşıyan ankraj örnekleri vardır; nihai seçim gerçek taşıyıcıya ve üretici kılavuzuna dayanmalıdır.
• Askı düzeneğini sabitleyin ve kazara çıkmayacağını doğrulayın.
• Bağlantıları modelin terminal ve şemasına göre yapın; gerekli koruma derecesini koruyun.
• Kontroller tamamlandığında devreye alma deneyini yapın.

2. Braketle sabitleme:

• Taşıyıcıya uygun delik ve ankrajları hazırlayın.
• Armatürü konumlandırın; somunları kılavuza göre sıkın.
• Gerilimsizlik doğrulandıktan sonra faz, nötr ve korumayı modelin şemasına göre bağlayın.
• Devreye almadan önce elektriksel ve mekanik kontrolleri tamamlayın. Armatür çalışmıyorsa nedeni araştırmadan beslemeyi yeniden ayırın.

---

3. NPT 1/2 inç dişli bağlantıyla sabitleme:

• Braketi armatürlere sabitleyin.
• NPT 1/2 inç somunu sökün.
• Çelik boruyla montaj braketlerini birleştirin; ardından NPT 1/2 inç somunu takın.
• Çalışma deneyinden önce kılavuzdaki bağlantı ve kontrolleri tamamlayın.

Lepro’nun gösterim videosu: https://www.youtube.com/watch?v=mgsmOLr9kpA.

Endüstriyel LED yüksek tavan bağlantı şeması

Uygun terminal ve gövdeler kullanın. Bant, mekanik bağlantının veya belgelenmiş sızdırmaz korumanın yerine geçmez. Devreyi yalnızca renklere güvenmeden doğrulayın; kaynakta mavi ve kahverengi için verilen ters eşleştirmeyi uygulamayın. Koruma için yeşil/sarı, nötr için açık mavi ve faz için kahverengi, siyah veya ilgili düzenekte gri işaretleri gerçek devreyle teyit edilmelidir. Bağlantıdan önce L, N ve PE’yi armatür kılavuzu ve tesis koşullarından belirleyin.

Aksesuar kodlarını montaj planına ekleyin

Kanca, braket, emniyet elemanı ve kablo rakorunun ilgili ürün sürümü için onaylandığını teyit edin. Aynı görünüşteki aksesuarlar farklı yük veya sızdırmazlık koşulları için tasarlanmış olabilir. Montaj ekibine yalnızca ürün fotoğrafı değil, gerçek kodlarla kılavuzu birlikte teslim edin.

Kontrol işlevini gerçek kullanım senaryosuyla deneyin

Varsa dimleme, sensör veya merkezi kumandayı yalnızca tek armatür açıkken değil, ilgili devre ve kontrol grubu birlikte çalışırken doğrulayın. Kabul kaydında normal açılma, istenen seviye ve kumanda değişimine tepki bulunmalıdır. Beklenmeyen davranışta gelişigüzel kablo değişimi yapılmaz; besleme ayrılarak sürücü ve kumanda uyumu incelenir.

Devreye alma yalnızca ışığın yanması değildir. Sorumlu uzman, proje ve üretici belgelerine göre sabitlemeyi, korumalı bağlantıları, çekme yükünün giderilmesini ve dimlemeyi kontrol eder. Konumlar, ayarlar ve ürün kodları bakım için kaydedilir. Arıza halinde inceleme öncesi besleme yeniden ayrılır; son kontrol, doğru çalışmanın belgelenmesini de kapsar.
