Derin reflektörlü downlight

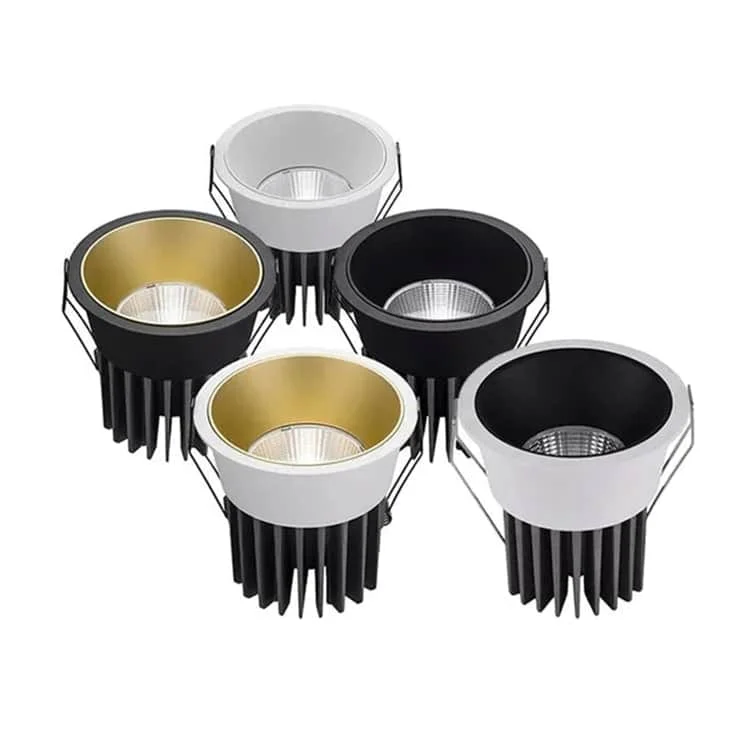

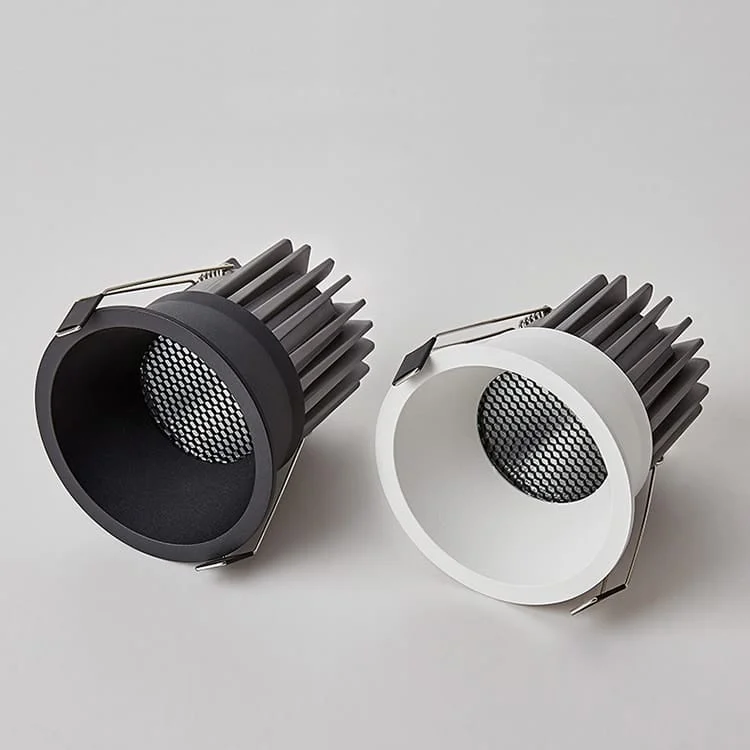

Otel, ofis ve mağazada optik ile yüzeyi planlanan ışık dağılımına göre seçin. Beyaz, siyah, gümüş veya altın reflektörler değerlendirilebilir. Beyan edilen UGR <17 ilgili tesisatta kontrol edilmelidir. Derin reflektör kaynağın doğrudan görünmesini azaltır; açıklama 6 cm derinlikten söz etse de tablo farklı gövde yükseklikleri içerir, bu nedenle ölçüyü seçilen model için doğrulayın. HOYUWO-DL-15WA-08 kodunun tablosunda 14 W yazılıdır; siparişte gücü doğrulayın. Görseldeki 110/220 V değerini listedeki 100/200–240 V ve ilgili sürüm etiketiyle karşılaştırın.
- Montaj: gömme
- Montaj deliği: 55 mm, 75 mm, 90–95 mm veya 105–110 mm
- Biçim: yuvarlak
- Beyan edilen UGR <17; yapılandırmayı ve hesap koşullarını doğrulayın
- Giriş gerilimi: 100/200–240 V AC, 50/60 Hz
- Güç faktörü: >0,6 veya 0,9
- Ön yüz koruması: IP44
- Işık açısı: 15°/24°/36°
- LED kaynağı: Bridgelux veya Osram COB
- CRI:>92, SDCM:<5 veya 3
- Renk sıcaklığı: 2700–3000 K / 4000–4500 K / 5500–6000 K
- Beyan edilen uygunluk: CE, RoHS, LVD ve EMC
- Çalışma sıcaklığı: −30 ila +60°C
- Üretici garantisi: 3/5 yıl
| Model kodu | Güç | Boyutlar | Montaj deliği ölçüleri | Işık akısı | Teknik föy |
|---|---|---|---|---|---|
| HOYUWO-DL-7WA-08 | 7W±5% | Ø65*H55mm | ø 55mm | 650-750lm | Teknik föy isteyin |
| HOYUWO-DL-10WA-08 | 10W±5% | Ø85*H80mm | ø 75mm | 900-1100lm | Teknik föy isteyin |
| HOYUWO-DL-15WA-08 | 14W±5% | Ø101*H95mm | ø 90-95mm | 1300-1400lm | Teknik föy isteyin |
| HOYUWO-DL-18WA-08 | 18W±5% | Ø101*H95mm | ø 90-95mm | 1850-2100lm | Teknik föy isteyin |
| HOYUWO-DL-25WA-08 | 25W±5% | Ø118*H120mm | ø 105-110mm | 2350-2600lm | Teknik föy isteyin |
Konfigürasyona göre 2–5 W ile 1–3 saat çalışan acil durum batarya kiti talep edilebilir.
Sipariş öncesi seçim ölçütleri
Tavan tamamlandıktan sonra sürücüye ve bağlantılarına erişilip sürücü çıkarılabilmelidir. Bu nedenle gövde yüksekliğinin yanında bakım ve kablo alanını da kontrol edeceğiz.
Işık dağılımı ve kamaşmayı değerlendirmek için seçilen yüzey ve optik birleşiminin fotometrik dosyasını isteyeceğiz.
- Ticari ve kurumsal alanlar: otel, ofis, alışveriş merkezi, okul, hastane ve süpermarket.
- Konut: oturma odası, yatak odası, mutfak ve diğer iç alanlar.
Seçilen armatür sürümü için belirtilen montaj biçimini kullanın. Optik seçiminde genel mekân ışığını belirli nesne veya yüzeylerin vurgusundan ayırın.
Tavan kalınlığını bağlantının izin verdiği 1–40 mm aralığıyla karşılaştıracağız. Montajı hazırlamadan önce çizimdeki deliği, oturma yüzeyini ve sürücü yerini kontrol edeceğiz.
Model çizimine göre sabitleme yerini ve beslemeye erişimi belirleyeceğiz. Montajda armatür kılavuzu ve tavanın yapısal koşulları izlenecektir.
Sipariş öncesinde hangi ölçüler doğrulanmalı?
Uyumu, Ø65 × H55 mm ölçülerini veren HOYUWO-DL-7WA-08 çizimiyle kontrol edeceğiz. Bu ölçüleri tüm sürümlere genellemeden teslim edilecek modeli doğrulayacağız.
Bu downlight için optik nasıl seçilir?
Optiği montaj mesafesine ve aydınlatılacak yüzeye göre seçeceğiz. Dar açı ışığı daha çok yoğunlaştırır; ancak sonuç aydınlatma hesabıyla doğrulanmalıdır.
Acil durum ışığı normal çalışmayla aynı mı?
Acil durum işlevi varsa batarya, süre ve bu moddaki ışık akısı veya gücü normal çalışmadan ayrı tanımlayacağız. Armatürün nominal gücü acil durum performansını otomatik olarak açıklamaz.
Görsellerdeki bilgilerin erişilebilir metni
Görsel 1 · Montaj
- 1. Montaj deliğini hazırlayın.
- 2. Enerji kesikken sürücüyü model etiketine uygun 110/220 V AC devreye bağlayın.
- 3. Montaj yaylarını yukarı kaldırın ve armatürü deliğe yerleştirin.
- 4. Montajı tamamlamadan önce armatürün sağlam oturduğunu kontrol edin.
